611317 JB158N JB China (Sonderlager 22 mm - 6304/22 mm)
Rillenkugellager - 22x52x15 mm (bzw. 52x22x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6304
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28889
13,85 €
11,64 €
| Menge | Preis je |
|---|---|
| 10 + | 12,47 € 10,48 € |
| Artikelnummer | 28889 |
|---|---|
| EAN | k.A. |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 22 x 52 x 15 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.013 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 22 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,866142 |
| Außendurchmesser (Zoll) | 2,0472440945 |
| Breite (Zoll) | 0,5905511811 |
Datenblatt zur Type 611317 JB158N JB China (Sonderlager 22 mm - 6304/22 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 22 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x52x15 mm / 22x52x15mm (Innen x Außen x Breite) bzw. 52x22x15 mm / 52x22x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type 611317 JB158N JB China (Sonderlager 22 mm - 6304/22 mm) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 611317 JB158N JB China (Sonderlager 22 mm - 6304/22 mm) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6304 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6304 EMQ (Elektromotoren Qualität): 3. 6304 Industriequalität / Standard: 4. SS / S / W 6304 Edelstahl rostfrei 5. KER / CE 6304 Keramiklager Si3N4 / ZRO2* 6. FC 6304 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6304 * (Hinweis: Keramik Kugellager 6304 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6304 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6304 haben die maximale Anzahl an Kugeln ( 6304 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6304VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6304 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6304 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 611317 JB158N JB China (Sonderlager 22 mm - 6304/22 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
611317 JB158N - 6304/22-C3 - 22x52x15 mm / 52x22x15 mm Sonderlager
Maßgleich zu u.a.
- B22-27/C3 NSK (B2227C3 NSK) zu finden hier: https://www.kugellager-shop.net/b22-27c3-nsk-rillenkugellager-52x22x15mm.html
- Nachi 6304/22X, zu finden hier: https://www.kugellager-shop.net/6304-22x-nachi-kugellager-22x52x15mm-52x22x15-mm.html
- 6304JR2-22CS36-NTN - OEM Teilenummer 47030083000 - PFI - BB1-0078 SKF (BB10078)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Kugellager mit Sondermaß
- Marke: JB Bearing
- Ohne Abdichtung/Deckelung: Offenes Lager, ungefettet: Kugellager ohne Öl oder Fettschmierung und offen ohne Abdeckung oder Dichtung.
- Erhöhte Lagerluft: C3 Lager werden z.B. dann eingesetzt, wenn aufgrund von Wärme die Ausdehung des Stahls kompensiert werden muss oder die Lager sehr stark verpresst sind (durch die C3 Lagerluft ist zwischen Kugeln und Ringen mehr Platz)
- Automotive Qualität für höchste Beanspruchungen
- Abmessung Innen x Außen x Breite: 22x52x15 mm
- Abmessung Außen x Innen x Breite: 52x22x15 mm
Hinweis: Wie bestimme ich die Maße?

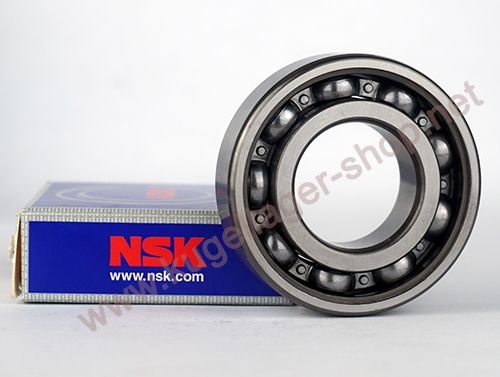

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6304/22 mm abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 611317 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 22*52*15 mm.
Rillenkugellager Innendurchmesser 22 mm
Rillenkugellager Aussendurchmesser 52 mm
Rillenkugellager Breite 15 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
