6304/22X Nachi Japan (= 6304X - 22 mm Innendurchmesser )
Rillenkugellager - 22x52x15 mm (bzw. 52x22x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6304
Nicht vorrätig
Lieferzeit* (Werktage): 1-4
Nicht auf Lager
Artikelnummer
6304/22Nachi
| Menge | Preis je |
|---|---|
| 10 + | 19,80 € 16,64 € |
| Artikelnummer | 6304/22Nachi |
|---|---|
| EAN | k.A. |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 22 x 52 x 15 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.013 mm / max.: 0.028 mm |
| Innendurchmesser (mm) | 22 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,866142 |
| Außendurchmesser (Zoll) | 2,0472440945 |
| Breite (Zoll) | 0,5905511811 |
Datenblatt zur Type 6304/22X Nachi Japan (= 6304X - 22 mm Innendurchmesser ) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 22 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x52x15 mm / 22x52x15mm (Innen x Außen x Breite) bzw. 52x22x15 mm / 52x22x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type 6304/22X Nachi Japan (= 6304X - 22 mm Innendurchmesser ) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.013 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6304/22X Nachi Japan (= 6304X - 22 mm Innendurchmesser ) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6304 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6304 EMQ (Elektromotoren Qualität): 3. 6304 Industriequalität / Standard: 4. SS / S / W 6304 Edelstahl rostfrei 5. KER / CE 6304 Keramiklager Si3N4 / ZRO2* 6. FC 6304 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6304 * (Hinweis: Keramik Kugellager 6304 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6304 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6304 haben die maximale Anzahl an Kugeln ( 6304 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6304VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6304 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6304 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6304/22X Nachi Japan (= 6304X - 22 mm Innendurchmesser ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

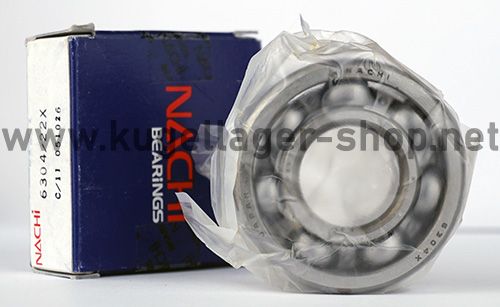

Nachi 6304/22X Sonderlager (= NAC 6304/22X C/11 051026) - 22x52x15 mm / 52x22x15 mm
Maßgleich zu u.a.
- FB 611317 JB158N China, zu finden hier: https://www.kugellager-shop.net/6304-22-c3-rillenkugellager-22x52x15mm.html
- NSK B22-27C3, zu finden hier:https://www.kugellager-shop.net/b22-27c3-nsk-rillenkugellager-52x22x15mm.html
- 6304JR2-22CS36-NTN - OEM Teilenummer 47030083000 - PFI - BB1-0078 SKF (BB10078) - Chinalager MR5222 (verschlüsselung 52 = Außendurchmesser, 22 = Innendurchmesser)
Hinweis: Bei diesem Lager handelt es sich um ein Sonderlager u.a. Hauptlager / Kurbelwellenlager für Honda Motorräder der GL-1500 und GL-1800 Reihe. Das Lager basiert auf dem Standardlager 6304 (20 mm) mit abgeändertem Lager Innendurchmesser 22 mm.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Sonderlager basierend auf 6304
- Marke: Nachi / NAC / Nachi-Fujikoshi Corp. (Made in Japan)
- Offen, ungeschmiert mit erhöhter Lagerluft C3
- Automotive Qualität für höchste Beanspruchungen
- Abmessung Innen x Außen x Breite: 22x52x15 mm
- Abmessung Außen x Innen x Breite: 52x22x15 mm
- Gezeichnet auf Lager 6304 X JAPAN NACHI /22 - Auf Verpackung je nach Charge u.a. NACHI 6304/22X C/11 051026
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6304/22X abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die Nachi 6304 / 22 X wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 22*52*15 mm.
Nachi Rillenkugellager Innendurchmesser 22 mm
Nachi Rillenkugellager Aussendurchmesser 52 mm
Nachi Rillenkugellager Breite 15 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
