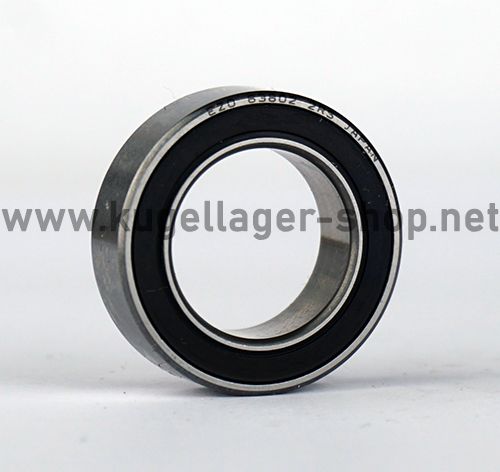

63802-2RS EZO (Made in Japan)
Rillenkugellager - 15x24x7 mm (bzw. 24x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 63802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29496
7,90 €
6,64 €
| Menge | Preis je |
|---|---|
| 4 + | 6,72 € 5,65 € |
| 10 + | 5,93 € 4,98 € |
| Artikelnummer | 29496 |
|---|---|
| Hersteller | EZO / Seiko |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 24 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 0,9448818898 |
| Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type 63802-2RS EZO (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x24x7 mm / 15x24x7mm (Innen x Außen x Breite) bzw. 24x15x7 mm / 24x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.4 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 63802-2RS EZO (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 63802-2RS EZO (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 63802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 63802 EMQ (Elektromotoren Qualität): 3. 63802 Industriequalität / Standard: 4. SS / S / W 63802 Edelstahl rostfrei 5. KER / CE 63802 Keramiklager Si3N4 / ZRO2* 6. FC 63802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 63802 * (Hinweis: Keramik Kugellager 63802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 63802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 63802 haben die maximale Anzahl an Kugeln ( 63802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 63802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR63802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC63802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 63802-2RS EZO (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
EZO 63802 2RS Rillenkugellager - 15 x 24 x 7 mm (ID x AD x B) - 63802RS Kugellager
HINWEIS: Die Lager 63802-2RS EZO sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager
- EAN: / Zolltarifnummer: 84821010 / Marke: EZO
- Berührende Gummidichtungen auf beiden Seiten (reibende Dichtungen) schützen die Innenkonstruktion auch gegen feine Stäube.
- Premiumlager Made in Japan
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 3070 N / statisch: 1260 N
- Grenzdrehzahl: 17000 u/min
- Abmessung Innen x Außen x Breite: 15x24x7 mm
- Abmessung Außen x Innen x Breite: 24x15x7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 63802RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 63802-2RS EZO wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*24*7 mm.
EZO Rillenkugellager Innendurchmesser 15 mm
EZO Rillenkugellager Aussendurchmesser 24 mm
EZO Rillenkugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 63802 2RS also 24*15*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / Manufacturer Sapporo Precision Inc., 8-2, South 1, East 2, Chuo-ku, Sapporo, Hokkaido, Japan
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
