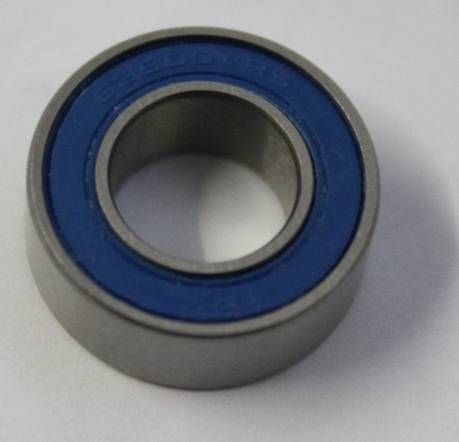

63803 2RS / 63803RS
Rillenkugellager - 17x26x7 mm (bzw. 26x17x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 63803
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24354
2,60 €
2,18 €
| Menge | Preis je |
|---|---|
| 4 + | 2,35 € 1,97 € |
| 10 + | 2,30 € 1,93 € |
| 50 + | 2,18 € 1,83 € |
| Artikelnummer | 24354 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 26 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 63803 2RS / 63803RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 26 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.991 mm bis max. 26 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x26x7 mm / 17x26x7mm (Innen x Außen x Breite) bzw. 26x17x7 mm / 26x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 2.6 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 63803 2RS / 63803RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 63803 2RS / 63803RS entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 63803 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 63803 EMQ (Elektromotoren Qualität): 3. 63803 Industriequalität / Standard: 4. SS / S / W 63803 Edelstahl rostfrei 5. KER / CE 63803 Keramiklager Si3N4 / ZRO2* 6. FC 63803 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 63803 * (Hinweis: Keramik Kugellager 63803 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 63803 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 63803 haben die maximale Anzahl an Kugeln ( 63803 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 63803VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR63803 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC63803 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 63803 2RS / 63803RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
63803 2RS / MR 63803RS Kugellager
WICHTIGER HINWEIS: Wir bieten dieses Lager auch als vollkugeliges Kugellager an (ohne Käfig mit max. Anzahl an Kugeln z.B. für Schwingen/MTB Hinterbau): https://www.kugellager-shop.net/catalogsearch/result/?q=63803+max
Maße 26x17x7 mm
(AD x ID x B - Innen: 17 mm / Durchmesser 26mm / 7 mm Breit)
Material: Chromlegierter, gehärteter Wälzlagerstahl 100Cr6 / G10 Präzisionskugeln
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 63803 2RS / 63803 RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 63803 2RS / 63803 RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*26*7 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 26 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
63803 2RS1 / 63803RS1Umschlüsselung FAG / INA:
63803 2RSR / 63803RSRUmschlüsselung NSK:
63803 DDU / 63803DUUmschlüsselung NTN:
63803 LLU / 63803LUUmschlüsselung SNR / EZO / NKE:
63803EE / 63803ESonstige alternative Bezeichnungen:
63803 2RS / 63803 2RS / 63803 2RS / 638032RS-
