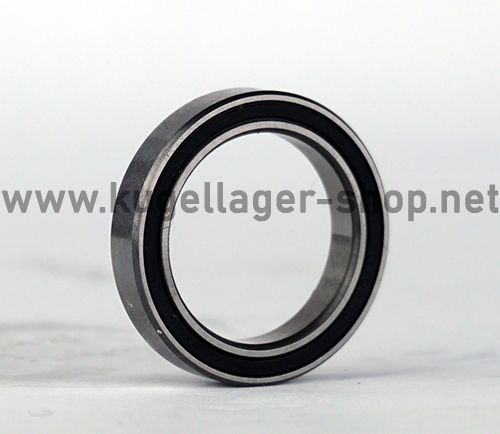

6702 2RS EZO (Made in Japan)
Rillenkugellager - 15x21x4 mm (bzw. 21x15x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6702
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27852
9,20 €
7,73 €
| Menge | Preis je |
|---|---|
| 2 + | 8,74 € 7,34 € |
| 4 + | 7,82 € 6,57 € |
| 10 + | 7,36 € 6,18 € |
| Artikelnummer | 27852 |
|---|---|
| Hersteller | EZO / Seiko |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 21 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 0,8267716535 |
| Breite (Zoll) | 0,157480315 |
Datenblatt zur Type 6702 2RS EZO (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 21 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.992 mm bis max. 21 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x21x4 mm / 15x21x4mm (Innen x Außen x Breite) bzw. 21x15x4 mm / 21x15x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.1 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 6702 2RS EZO (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6702 2RS EZO (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6702 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6702 EMQ (Elektromotoren Qualität): 3. 6702 Industriequalität / Standard: 4. SS / S / W 6702 Edelstahl rostfrei 5. KER / CE 6702 Keramiklager Si3N4 / ZRO2* 6. FC 6702 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6702 * (Hinweis: Keramik Kugellager 6702 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6702 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6702 haben die maximale Anzahl an Kugeln ( 6702 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6702VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6702 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6702 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6702 2RS EZO (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
EZO 6702 2RS Rillenkugellager - 15 x 21 x 4 mm (ID x AD x B) - 6702RS Kugellager
HINWEIS: Die Lager 6702 2RS EZO sind je nach Charge in Einzelverpackung oder in Industrieverpackung. Wenn Sie eine spezifische Verpackungsart benötigen, schreiben Sie uns bitte.
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- EAN: / Zolltarifnummer: 84821010 / Marke: EZO
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- EZO ist ein japanischer Auftragsfertiger mit sehr hoher Qualität. Da EZO auftragsgebunden je nach Kunde fertigt, können sich Chargen unterscheiden (z.B. sind manche Lager markiert, andere nicht. Es werden unterschiedliche Fette verwendet…)
- Standard Lagerluft Klasse C0
- Automotive Qualität für höchste Beanspruchungen
- Tragzahl dynamisch: 937 N / statisch: 581 N
- Grenzdrehzahl: 10999 u/min
- Abmessung Innen x Außen x Breite: 15x21x4 mm
- Abmessung Außen x Innen x Breite: 21x15x4 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6702RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6702 2RS EZO wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*21*4 mm.
EZO Rillenkugellager Innendurchmesser 15 mm
EZO Rillenkugellager Aussendurchmesser 21 mm
EZO Rillenkugellager Breite 4 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6702 2RS also 21*15*4 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
