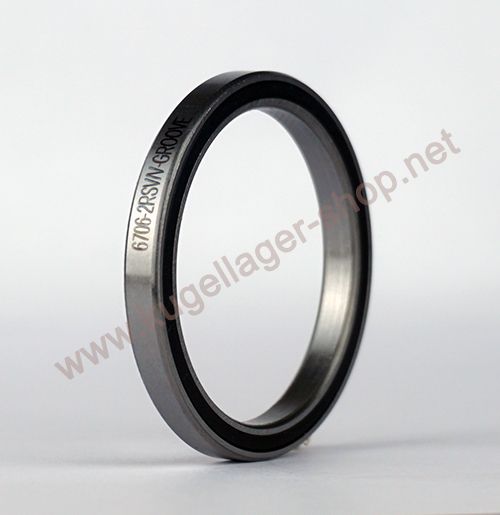

6706 2RSV (V = Verbesserte Nutdichtung - ABEC3 Präzision)
Rillenkugellager - 30x37x4 mm (bzw. 37x30x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6706
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28790
7,90 €
6,64 €
| Menge | Preis je |
|---|---|
| 2 + | 7,51 € 6,31 € |
| 4 + | 6,72 € 5,65 € |
| 10 + | 6,32 € 5,31 € |
| Artikelnummer | 28790 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 37 x 4 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811023622 |
| Außendurchmesser (Zoll) | 1,4566929134 |
| Breite (Zoll) | 0,157480315 |
Datenblatt zur Type 6706 2RSV (V = Verbesserte Nutdichtung - ABEC3 Präzision) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x37x4 mm / 30x37x4mm (Innen x Außen x Breite) bzw. 37x30x4 mm / 37x30x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 3.7 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 6706 2RSV (V = Verbesserte Nutdichtung - ABEC3 Präzision) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6706 2RSV (V = Verbesserte Nutdichtung - ABEC3 Präzision) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6706 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6706 EMQ (Elektromotoren Qualität): 3. 6706 Industriequalität / Standard: 4. SS / S / W 6706 Edelstahl rostfrei 5. KER / CE 6706 Keramiklager Si3N4 / ZRO2* 6. FC 6706 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6706 * (Hinweis: Keramik Kugellager 6706 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6706 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6706 haben die maximale Anzahl an Kugeln ( 6706 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6706VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6706 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6706 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6706 2RSV (V = Verbesserte Nutdichtung - ABEC3 Präzision) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6706 2RSV Rillenkugellager - 30 x 37 x 4 mm (ID x AD x B) - 6706 2RS Kugellager mit verbesserten Dichtungen
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager nach DIN 625-1
- Zolltarifnummer: 84821090
- Die Lager haben eine verbesserte Nut-Dichtung. In den Innenring ist eine Nut gefräst, die Dichtung berührt die Nut zur Rückseite. Dadurch ist das Lager gut gedichtet und trotzdem verhältnismäßig leichtläufig.
- ABEC3 Präzisionslager
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 30x37x4 mm
- Abmessung Außen x Innen x Breite: 37x30x4 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager 6706 2RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die 6706 2RSV wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*37*4 mm.
Rillenkugellager Innendurchmesser 30 mm
Rillenkugellager Aussendurchmesser 37 mm
Rillenkugellager Breite 4 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager 6706 2RSV also 37*30*4 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
