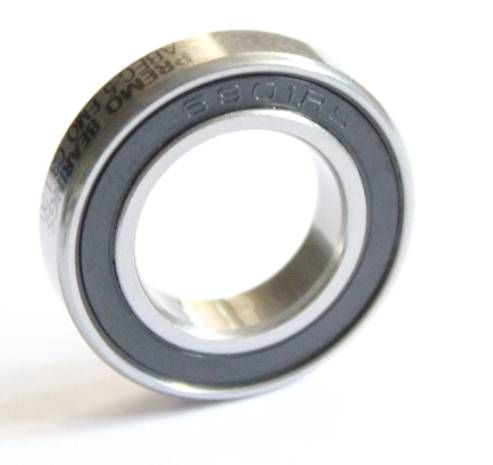

6801 2RS ABEC 5 EMQ (6801RS)
Rillenkugellager - 12x21x5 mm (bzw. 21x12x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6801
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25742
4,40 €
3,70 €
| Menge | Preis je |
|---|---|
| 2 + | 4,00 € 3,36 € |
| 4 + | 3,95 € 3,32 € |
| 10 + | 3,50 € 2,94 € |
| Artikelnummer | 25742 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Elektromotor Qualität (V2/Z2): Laufruhe und hohe Präzision |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 21 x 5 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G5 (Hochpräzisionskugeln) - Härte: 60-64HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-5 Kugellager (DIN / ISO P5); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.005 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.006 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,82677 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 6801 2RS ABEC 5 EMQ (6801RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.005 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.995 mm bis max. 12 mm. D = Außendurchmesser: 21 mm ( +0 / -0.006 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.994 mm bis max. 21 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x21x5 mm / 12x21x5mm (Innen x Außen x Breite) bzw. 21x12x5 mm / 21x12x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.1 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 6801 2RS ABEC 5 EMQ (6801RS) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6801 2RS ABEC 5 EMQ (6801RS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6801 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6801 EMQ (Elektromotoren Qualität): 3. 6801 Industriequalität / Standard: 4. SS / S / W 6801 Edelstahl rostfrei 5. KER / CE 6801 Keramiklager Si3N4 / ZRO2* 6. FC 6801 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6801 * (Hinweis: Keramik Kugellager 6801 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6801 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6801 haben die maximale Anzahl an Kugeln ( 6801 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6801VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6801 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6801 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6801 2RS ABEC 5 EMQ (6801RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6801-2RS EMQ ABEC5 (Hochpräzisionslager) von PREMO(c) Bearings - Premium Kugellager in Elektromotoren-Qualität
Elektromotoren-Qualität (EMQ "Electric-Motor-Quality") bedeutet, dass die Wälzlager eine sehr hohe Präzision und Laufruhe aufweisen; Es sind außerdem sehr leise Kugellager mit sehr geringer Geräuschbildung (auch bei hohen Drehzahlen). Die 6801 EMQ Lager können deshalb auch (aber nicht nur) in Elektro-Motoren oder Ventilatoren und Lüftern verbaut werden. Besonders bei hochdrehenden Anwendungen sind geräuscharme Kugellager sehr wichtig.
Abmessungen: 21x12x5 mm (AD x ID x B) bzw. 12x21x5 mm (ID x AD x B): Innen: 12 mm / Durchmesser 21mm / 5 mm Tief)
Einsatzgebiet u.a.: Naben für Laufräder/BMX/Mountain-Bike (MTB)/DOWNHILL, Elektro-Motoren, Ventilatoren, Lüfter und sonstige Anwendungen, bei denen auf hohe Lebensdauer und geräuscharme Kugellager Wert gelegt wird.
Die Lager sind mit dem Premium Fett MULTEMP PS2 von Kyodo Yushi gefettet. Dieses Fett ist geeignet für Temperaturen im Bereich von -50°C und +112°C, wirkt zusätzlich geräuschmindernd und haftet an die Kugeln an, sodass eine gute und gleichzeitig leichtläufige Schmierung gewährleistet ist.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6801 2RS C3 EMQ ABEC5 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6801RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*21*5 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 21 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6801 2RS1 / 6801RS1Umschlüsselung FAG / INA:
6801 2RSR / 6801RSRUmschlüsselung NSK:
6801 DDU / 6801DUUmschlüsselung NTN:
6801 2NSF / 6801NSFUmschlüsselung SNR / EZO / NKE:
6801EE / 6801ESonstige alternative Bezeichnungen:
-
