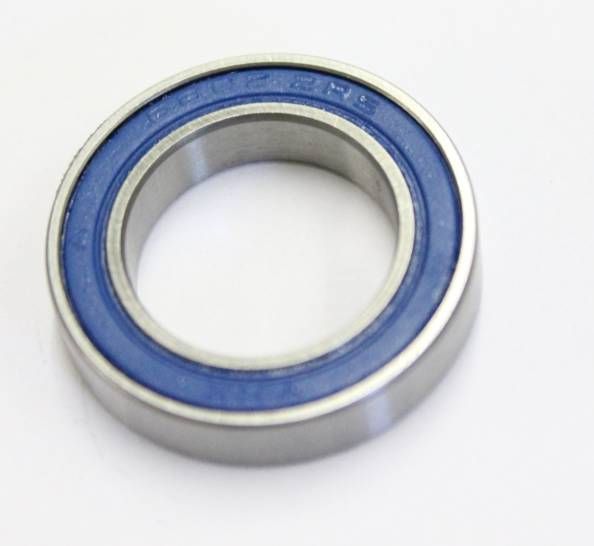

6802 2RS MAX / 6802VRS (= 6802-V-2RD u. 6802V-2RS)
Vollkugeliges Rillenkugellager - 15x24x5 mm (bzw. 24x15x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6802
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24245
6,00 €
5,04 €
| Menge | Preis je |
|---|---|
| 2 + | 5,56 € 4,67 € |
| 4 + | 4,30 € 3,61 € |
| 10 + | 3,70 € 3,11 € |
| Artikelnummer | 24245 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 24 x 5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 6802 2RS MAX / 6802VRS (= 6802-V-2RD u. 6802V-2RS) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x24x5 mm / 15x24x5mm (Innen x Außen x Breite) bzw. 24x15x5 mm / 24x15x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.4 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 6802 2RS MAX / 6802VRS (= 6802-V-2RD u. 6802V-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6802 2RS MAX / 6802VRS (= 6802-V-2RD u. 6802V-2RS) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6802 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6802 EMQ (Elektromotoren Qualität): 3. 6802 Industriequalität / Standard: 4. SS / S / W 6802 Edelstahl rostfrei 5. KER / CE 6802 Keramiklager Si3N4 / ZRO2* 6. FC 6802 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6802 * (Hinweis: Keramik Kugellager 6802 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6802 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6802 haben die maximale Anzahl an Kugeln ( 6802 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6802VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6802 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6802 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6802 2RS MAX / 6802VRS (= 6802-V-2RD u. 6802V-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6802 2RS MAX / MR 6802VRS / 6802 2RSV Kugellager vollkugelig MAX
Maße 24x15x5 mm (AD x ID x B - Innen: 15 mm / Durchmesser 24mm / 5 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 45% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 5 mm) der Baureihe 6802. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 6802VRS, 6802RSV, MAX oder FB6802 (Full Ball) und FC6802 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 452-6X / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 5 mm beträgt.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 6802 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für sehr hohe Drehzahlen oder als Nabenlager/Radlager geeignet.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6802 2RS MAX / 6802 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6802 MAX 2RS / 6802 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*24*5 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 24 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6802V 2RS1 / 6802VRS1Umschlüsselung FAG / INA:
6802-V 2RSR / 6802VRSRUmschlüsselung NSK:
6802 DDU MAX / 6802DU MAXUmschlüsselung NTN:
6802 LLU MAX / 6802LU MAXUmschlüsselung SNR / EZO / NKE:
6802EE MAX / 6802E MAXSonstige alternative Bezeichnungen:
6802-V 2RS / 6802 2RSV MAX / 6802 2RS MAX / 6802MAX 2RS / 6802V 2RS / 68022RS MAX6802 VRS MAX / 6802MAX VRS / 6802RSV MAX / 6802MAX RSV / 6802RS MAX / 6802MAX RS
