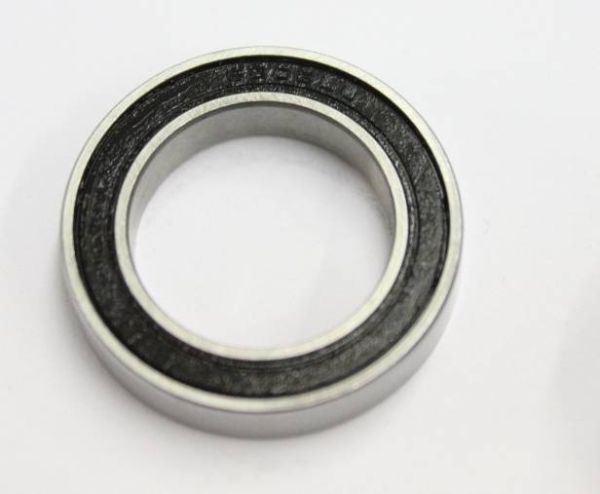

6803 2RS MAX / 6803VRS (= 6803-V-2RD)
Vollkugeliges Rillenkugellager - 17x26x5 mm (bzw. 26x17x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6803
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24316
6,50 €
5,46 €
| Menge | Preis je |
|---|---|
| 2 + | 5,95 € 5,00 € |
| 4 + | 4,65 € 3,91 € |
| 10 + | 4,10 € 3,45 € |
| Artikelnummer | 24316 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 26 x 5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 6803 2RS MAX / 6803VRS (= 6803-V-2RD) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x26x5 mm / 17x26x5mm (Innen x Außen x Breite) bzw. 26x17x5 mm / 26x17x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 2.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 6803 2RS MAX / 6803VRS (= 6803-V-2RD) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6803 2RS MAX / 6803VRS (= 6803-V-2RD) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6803 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6803 EMQ (Elektromotoren Qualität): 3. 6803 Industriequalität / Standard: 4. SS / S / W 6803 Edelstahl rostfrei 5. KER / CE 6803 Keramiklager Si3N4 / ZRO2* 6. FC 6803 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6803 * (Hinweis: Keramik Kugellager 6803 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6803 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6803 haben die maximale Anzahl an Kugeln ( 6803 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6803VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6803 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6803 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6803 2RS MAX / 6803VRS (= 6803-V-2RD) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6803 2RS MAX / MR 6803VRS / 6803 2RSV Kugellager vollkugelig MAX
Maße 26x17x5 mm (AD x ID x B - Innen: 17 mm / Durchmesser 26 mm / 5 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 45% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 5 mm) der Baureihe 6803. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 6803VRS, 6803RSV, MAX oder FB6803 (Full Ball) und FC6803 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 452-6X / JIS B 1714-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungschmierfett SINOPEC HTHS (Leistungsklasse konform Q/SH303 356-2004). Dieses führt zu einer besseren Laufleistung als konventionelle Fette und gewährleistet Schutz gegenüber vorzeitiger Korrosion oder Verschleißbildung der Kugeln und Ringe des Lagers und schützt gleichzeitig bei Eindringen von (Spritz-)Wasser. Das Fett hat eine sehr gute Anhaftung an die Kugeln. Temperaturbereich -40/+180°C.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 5 mm beträgt.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 6803 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für sehr hohe Drehzahlen oder als Nabenlager/Radlager geeignet.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6803 2RS MAX / 6803 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6803 MAX 2RS / 6803 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*26*5 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 26 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6803V 2RS1 / 6803VRS1Umschlüsselung FAG / INA:
6803-V 2RSR / 6803VRSRUmschlüsselung NSK:
6803 DDU MAX / 6803DU MAXUmschlüsselung NTN:
6803 LLU MAX / 6803LU MAXUmschlüsselung SNR / EZO / NKE:
6803EE MAX / 6803E MAXSonstige alternative Bezeichnungen:
6803-V 2RS / 6803 2RSV MAX / 6803 2RS MAX / 6803MAX 2RS / 6803V 2RS / 68032RS MAX6803 VRS MAX / 6803MAX VRS / 6803RSV MAX / 6803MAX RSV / 6803RS MAX / 6803MAX RS
