6808 LLU MAX BO (BO 6808VRS - BO = Brünierter Stahl)
Vollkugeliges Rillenkugellager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6808
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6808MAXBO
15,50 €
13,03 €
| Menge | Preis je |
|---|---|
| 2 + | 15,00 € 12,61 € |
| 4 + | 14,00 € 11,76 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 6808MAXBO |
|---|---|
| Hersteller | Neutral |
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6808 LLU MAX BO (BO 6808VRS - BO = Brünierter Stahl) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6808 LLU MAX BO (BO 6808VRS - BO = Brünierter Stahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6808 LLU MAX BO (BO 6808VRS - BO = Brünierter Stahl) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6808 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6808 EMQ (Elektromotoren Qualität): 3. 6808 Industriequalität / Standard: 4. SS / S / W 6808 Edelstahl rostfrei 5. KER / CE 6808 Keramiklager Si3N4 / ZRO2* 6. FC 6808 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6808 * (Hinweis: Keramik Kugellager 6808 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6808 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6808 haben die maximale Anzahl an Kugeln ( 6808 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6808VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6808 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6808 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6808 LLU MAX BO (BO 6808VRS - BO = Brünierter Stahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

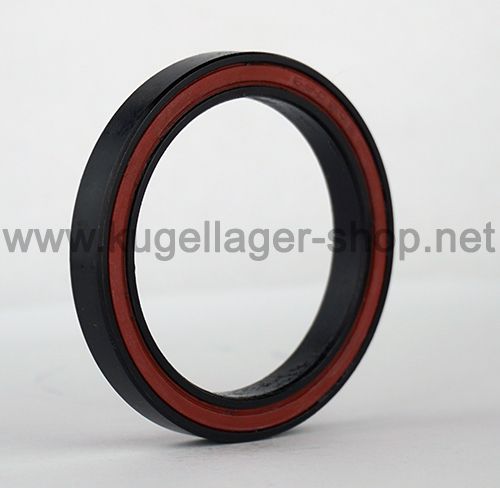

6808 LLU MAX BO / BO 6808VRS / 6808-2RS-MAX-BO Kugellager vollkugelig und brüniert 40x52x7 mm
- Bauart: Wälzlager - Kugellager - Rillenkugellager in vollkugeliger Ausführung
- Nachsetzzeichen:
LLU / VRS = Beidseitig starke Dichtungen die in einer eingefrästen, V-förmigen Nut schleifen (die Lager sind auf den Dichtungen je nach Charge 6808VRS oder 6808RS gezeichnet und normalerweise in der Farbe Rot). Die Dichtungen schleifen zur Rückseite der in den Innenring eingefrästen Nut und halten so Staub/Schmutz besonders gut von der Innenkonstruktion fern.
BO = Brünierter Stahl, der chromlegierte Wälzlagerstahl wird zusätzlich oxidiert ("Black oxide"), dadurch ist der Stahl deutlich korrosionsbeständiger gegenüber unbehandeltem Stahl.
MAX = Das Lager hat keinen Käfig und die maximale Anzahl an Kugeln. Die Lager können so eine höhere, punktuelle Last aufnehmen und sind daher besonders geeignet für Anwendungen mit hoher Last und keiner vollen Drehung (z.B. als Steuersatz-Kugellager oder in einer Schwinge)
- ABEC-3 Präzisionslager mit G10 Präzisionskugeln
- Wartungsfrei sehr stark gefettet (je nach Charge Mobil XHP222 oder Finish Line Teflon)
- Marke: Neutral
- Kugellager in vollkugeliger Ausführung haben keine Normbezeichnun und sind u.a. bekannt als 6808-2RS-MAX, 6808-LLU-MAX (6808LLUMAX), 6808V-2RS-MAX oder 6808VRS.
- Abmessung (Innen x Außen x Breite): 40x52x7 mm bzw. 52x40x7 mm (Außen x Innen x Breite)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Vollkugellager 6808-LLU-MAX-BO / 6808LLUMAXBO abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die BO 6808-2RS-MAX / 6808VRS BO wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*7 mm.
Vollkugeliges Kugellager Innendurchmesser 40 mm
Vollkugeliges Kugellager Aussendurchmesser 52 mm
Vollkugeliges Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6808V 2RS1 / 6808VRS1Umschlüsselung FAG / INA:
6808-V 2RSR / 6808VRSRUmschlüsselung NSK:
6808 DDU MAX / 6808DU MAXUmschlüsselung NTN:
6808 LLU MAX / 6808LU MAXUmschlüsselung SNR / EZO / NKE:
6808EE MAX / 6808E MAXSonstige alternative Bezeichnungen:
6808-V 2RS / 6808 2RSV MAX / 6808 2RS MAX / 6808MAX 2RS / 6808V 2RS / 68082RS MAX6808 VRS MAX / 6808MAX VRS / 6808RSV MAX / 6808MAX RSV / 6808RS MAX / 6808MAX RS
