6809 LLU MAX BO (BO 6809VRS - BO = Brünierter Stahl)
Vollkugeliges Rillenkugellager - 45x58x7 mm (bzw. 58x45x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6809
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6809MAXBO
21,00 €
17,65 €
| Menge | Preis je |
|---|---|
| 2 + | 19,00 € 15,97 € |
| 4 + | 18,00 € 15,13 € |
| 10 + | 17,00 € 14,29 € |
| Artikelnummer | 6809MAXBO |
|---|---|
| Hersteller | Neutral |
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 58 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 58 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,77165 |
| Außendurchmesser (Zoll) | 2,28346 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6809 LLU MAX BO (BO 6809VRS - BO = Brünierter Stahl) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.99 mm bis max. 45 mm. D = Außendurchmesser: 58 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 57.989 mm bis max. 58 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x58x7 mm / 45x58x7mm (Innen x Außen x Breite) bzw. 58x45x7 mm / 58x45x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 5.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6809 LLU MAX BO (BO 6809VRS - BO = Brünierter Stahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6809 LLU MAX BO (BO 6809VRS - BO = Brünierter Stahl) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6809 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6809 EMQ (Elektromotoren Qualität): 3. 6809 Industriequalität / Standard: 4. SS / S / W 6809 Edelstahl rostfrei 5. KER / CE 6809 Keramiklager Si3N4 / ZRO2* 6. FC 6809 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6809 * (Hinweis: Keramik Kugellager 6809 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6809 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6809 haben die maximale Anzahl an Kugeln ( 6809 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6809VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6809 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6809 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6809 LLU MAX BO (BO 6809VRS - BO = Brünierter Stahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

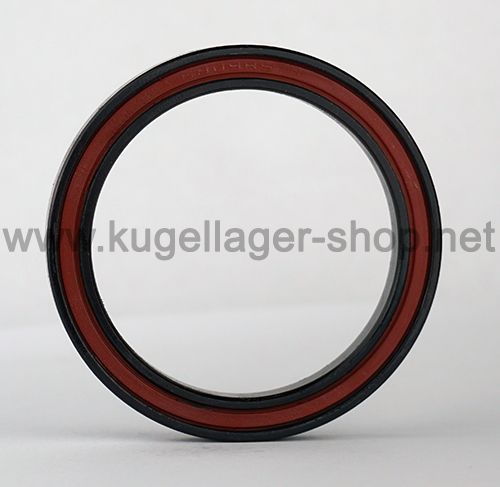

6809 LLU MAX BO / BO 6809VRS / 6809-2RS-MAX-BO Kugellager vollkugelig und brüniert 45x58x7 mm
- Bauart: Wälzlager - Kugellager - Rillenkugellager in vollkugeliger Ausführung
- Nachsetzzeichen:
LLU / VRS = Beidseitig starke Dichtungen die in einer eingefrästen, V-förmigen Nut schleifen (die Lager sind auf den Dichtungen je nach Charge 6809VRS oder 6809RS gezeichnet und normalerweise in der Farbe Rot). Die Dichtungen schleifen zur Rückseite der in den Innenring eingefrästen Nut und halten so Staub/Schmutz besonders gut von der Innenkonstruktion fern.
BO = Brünierter Stahl, der chromlegierte Wälzlagerstahl wird zusätzlich oxidiert ("Black oxide"), dadurch ist der Stahl deutlich korrosionsbeständiger gegenüber unbehandeltem Stahl.
MAX = Das Lager hat keinen Käfig und die maximale Anzahl an Kugeln. Die Lager können so eine höhere, punktuelle Last aufnehmen und sind daher besonders geeignet für Anwendungen mit hoher Last und keiner vollen Drehung (z.B. als Steuersatz-Kugellager oder in einer Schwinge)
- ABEC-3 Präzisionslager mit G10 Präzisionskugeln
- Wartungsfrei sehr stark gefettet (je nach Charge Mobil XHP222 oder Finish Line Teflon)
- Marke: Neutral
- Kugellager in vollkugeliger Ausführung haben keine Normbezeichnun und sind u.a. bekannt als 6809-2RS-MAX, 6809-LLU-MAX (6809LLUMAX), 6809V-2RS-MAX oder 6809VRS.
- Abmessung (Innen x Außen x Breite): 45x58x7 mm bzw. 58x45x7 mm (Außen x Innen x Breite)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Vollkugellager 6809-LLU-MAX-BO / 6809LLUMAXBO abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die BO 6809-2RS-MAX / 6809VRS BO wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*58*7 mm.
Vollkugeliges Kugellager Innendurchmesser 45 mm
Vollkugeliges Kugellager Aussendurchmesser 58 mm
Vollkugeliges Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
6809-V 2RS / 6809 2RSV MAX / 6809 2RS MAX / 6809MAX 2RS / 6809V 2RS / 68092RS MAX6809 VRS MAX / 6809MAX VRS / 6809RSV MAX / 6809MAX RSV / 6809RS MAX / 6809MAX RS
