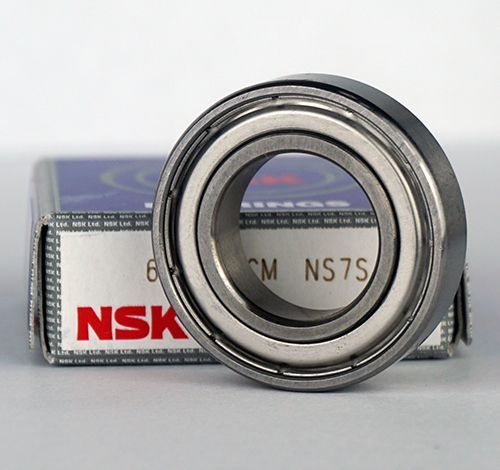

6811 ZZ von NSK
Rillenkugellager - 55x72x9 mm (bzw. 72x55x9 mm)
Materialbelastbarkeit: | ![]() |
Korrosionsbeständigkeit: | ![]() |
Dichtigkeit: | ![]() |
Drehzahlbereich: | ![]() |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6811
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
10 + | 32,54 € 27,34 € |
Artikelnummer | 6811-ZZ-NSKB |
---|---|
Hersteller | NSK |
Bauart | Rillenkugellager |
Besonderheit | Automotive Qualität (Extra gehärtet) |
Abmessungen (mm) - Innen x Außen x Breite | 55 x 72 x 9 mm |
Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.008 mm / max.: 0.028 mm |
Innendurchmesser (mm) | 55 |
Innendurchmesser Toleranz | +0 / -0.012 mm |
Außendurchmesser (mm) | 72 |
Außendurchmesser Toleranz | +0 / -0.011 mm |
Breite (mm) | 9 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 2,16535 |
Außendurchmesser (Zoll) | 2,83464 |
Breite (Zoll) | 0,35433 |
Datenblatt zur Type 6811 ZZ von NSK (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 55 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 54.988 mm bis max. 55 mm. D = Außendurchmesser: 72 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 71.989 mm bis max. 72 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 55x72x9 mm / 55x72x9mm (Innen x Außen x Breite) bzw. 72x55x9 mm / 72x55x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 5.5 cm, Außendurchmesser = 7.2 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type 6811 ZZ von NSK hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6811 ZZ von NSK entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6811 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6811 EMQ (Elektromotoren Qualität): 3. 6811 Industriequalität / Standard: 4. SS / S / W 6811 Edelstahl rostfrei 5. KER / CE 6811 Keramiklager Si3N4 / ZRO2* 6. FC 6811 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6811 * (Hinweis: Keramik Kugellager 6811 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6811 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6811 haben die maximale Anzahl an Kugeln ( 6811 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6811VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6811 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6811 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6811 ZZ von NSK als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager 6811 ZZ von NSK
- Elektro-Motor-Qualität: Geeignet für sehr hohe Drehzahlen und Lasten u.a. im Automobil Bereich oder für Motoren
- Dynamische Tragzahl: 8800 N / Statische Tragzahl: 8500 N
- Grenzdrehzahl: 8.500 Umdrehungen / Min.
- Wartungsfrei gefettet mit Multemp SRL von Kyodo Yushi
- Marke: NSK
- Beidseitige Stahlblech-Deckscheiben = ZZ / 2Z
- Abmessungen: 72x55x9 mm (Außen x Innen x Breite)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des 6811ZZ-NSK abweichen)
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager 6811ZZ wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 55*72*9 mm.
1. Kugellager Innendurchmesser 55 mm
2. Kugellager Außendurchmesser 72 mm
3. Kugellager Breite 9 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
