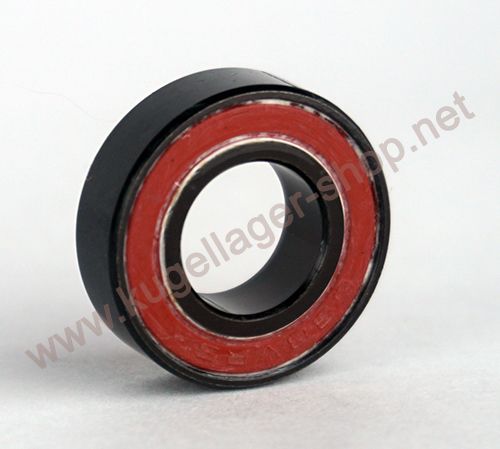

688 LLU MAX BO (Brünierter Stahl)
Vollkugeliges Rillenkugellager - 8x16x5 mm (bzw. 16x8x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 688
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28208
6,00 €
5,04 €
| Menge | Preis je |
|---|---|
| 4 + | 5,00 € 4,20 € |
| 10 + | 4,30 € 3,61 € |
| Artikelnummer | 28208 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 16 x 5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 16 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,62992 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type 688 LLU MAX BO (Brünierter Stahl) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 16 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 15.993 mm bis max. 16 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x16x5 mm / 8x16x5mm (Innen x Außen x Breite) bzw. 16x8x5 mm / 16x8x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type 688 LLU MAX BO (Brünierter Stahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 688 LLU MAX BO (Brünierter Stahl) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 688 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 688 EMQ (Elektromotoren Qualität): 3. 688 Industriequalität / Standard: 4. SS / S / W 688 Edelstahl rostfrei 5. KER / CE 688 Keramiklager Si3N4 / ZRO2* 6. FC 688 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 688 * (Hinweis: Keramik Kugellager 688 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 688 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 688 haben die maximale Anzahl an Kugeln ( 688 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 688VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR688 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC688 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 688 LLU MAX BO (Brünierter Stahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
BO 688 LLU MAX - korrosionsarme Vollkugellager
- Ringe sind brüniert (schwarzoxidíert) = BO = Black Oxide Treatment. Dadurch sind die Lager korrosionsbeständiger und haben gegenüber Edelstahllagern den Vorteil, dass die Härte wesentlich höher ist. Durch die BO Behandlung sind die Lager auch etwas härter als Normalstahllager und liegen im oberen HRC Bereich bei ca. 64 HRC.
- Stark gefettet mit Finish Line Teflon; Dieses Fett ist sehr stark anhanftend und wasserabweisend. Die Lager sind stark überfettet und das Fett ist äußerlich sichtbar.
- Beidseitig stark gedichtet mit Berührungsdichtungen, welche in einer separat eingefrästen Nut laufen.
- Die Lager sind vollkugelig ohne Käfig mit der maximalen Anzahl an Kugeln und sind ca. 40% belastbarer als maßgleiche Käfiglager.
- Diese Lager eignen sich nur für Stellen ohne volle Drehung; Hauptsächlich für MTB Hinterbauten, Schwingen oder sonstige oszilierende Bewegungen.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen BO 688 LLU MAX abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 688 LLU MAX BO folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*16*5 mm.
1. Kugellager Innendurchmesser 8 mm
2. Kugellager Außendurchmesser 16 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
688-V 2RS / 688 2RSV MAX / 688 2RS MAX / 688MAX 2RS / 688V 2RS / 6882RS MAX688 VRS MAX / 688MAX VRS / 688RSV MAX / 688MAX RSV / 688RS MAX / 688MAX RS
