6902 2RS MAX / 6902VRS (Alt. 6902V-2RS)

Datenblatt zur Type 6902 2RS MAX / 6902VRS (Alt. 6902V-2RS) (Vollkugeliges Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x7 mm / 15x28x7mm (Innen x Außen x Breite) bzw. 28x15x7 mm / 28x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type 6902 2RS MAX / 6902VRS (Alt. 6902V-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 6902 2RS MAX / 6902VRS (Alt. 6902V-2RS) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 4330 N Statische Tragzahl [radial]: 2250 N 2. 6902 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 3680.5 N Statische Tragzahl [radial]: 2092.5 N 3. 6902 Industriequalität / Standard: Dynamische Tragzahl [radial]: 3464 N Statische Tragzahl [radial]: 2025 N 4. SS / S / W 6902 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3031 N Statische Tragzahl [radial]: 1800 N 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2468.1 N Statische Tragzahl [radial]: 1372.5 N 6. FC 6902 MAX / VRS ** Dynamische Tragzahl [radial]: 5412.5 N Statische Tragzahl [radial]: 4050 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 Dynamische Tragzahl [radial]: 2814.5 N Statische Tragzahl [radial]: 1800 N * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6902 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6902 2RS. ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 6902 2RS MAX / 6902VRS (Alt. 6902V-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

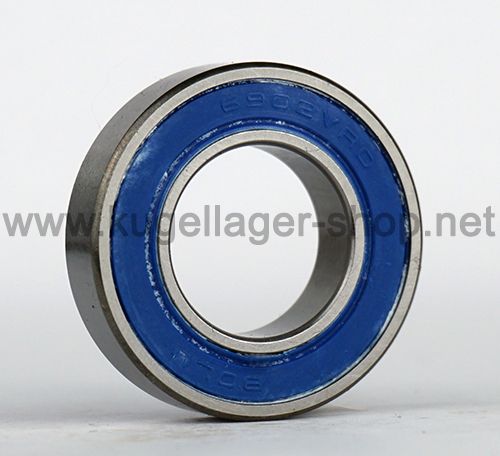

6902 2RS MAX / MR 6902VRS / 6902 2RSV (Alt. 6902 LLU MAX 2RS) Kugellager vollkugelig MAX

Maße 28x15x7 mm (AD x ID x B - Innen: 15 mm / Durchmesser 28mm / 7 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6

- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 7 mm) der Baureihe 6902. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 6902VRS, 6902RSV, MAX oder FB6902 (Full Ball) und FC6902 (Full complement).

- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.

- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit DIN 620-P0 / ISO 472-6X / JIS B 1514-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann. Dies führt dazu, dass die Kugeln nicht mehr rollen können. Die DIchtungen sind gering-schleifend, vergleichbar mit LLB Scheiben, ähnlich wie 2RS / 2RS1 / 2RSR / LLU / DDU / LU / DU. Wenn Sie das Lager auf einer Seite öffen möchten (also nur mit einer Dichtscheibe), können wir eine Dichtscheibe für Sie ohne weitere Kosten entfernen. Dies ändert nichts an der Breite des Lagers, welche auch einseitig gedichtet 7 mm beträgt.

- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.



Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike (Schwinge/Hinterbau) z.B. Sennes, Teibun, Fanes, Tofane und Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 6902 zu gering dimensioniert sind. WICHTIG: Vollkugelige Lager sind nicht für hohe Drehzahlen oder als Nabenlager/Radlager geeignet.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6902 2RS MAX / 6902 VRS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6902 MAX 2RS / 6902 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

6902V 2RS1 / 6902VRS1

Umschlüsselung FAG / INA:

6902-V 2RSR / 6902VRSR

Umschlüsselung NSK:

6902 DDU MAX / 6902DU MAX

Umschlüsselung NTN:

6902 LLU MAX / 6902LU MAX / 6902 LLB MAX / 6902LB MAX

Umschlüsselung SNR / EZO / NKE:

6902EE MAX / 6902E MAX

Sonstige alternative Bezeichnungen:

6902-V 2RS / 6902 2RSV MAX / 6902 2RS MAX / 6902MAX 2RS / 6902V 2RS / 69022RS MAX
6902 VRS MAX / 6902MAX VRS / 6902RSV MAX / 6902MAX RSV / 6902RS MAX / 6902MAX RS
