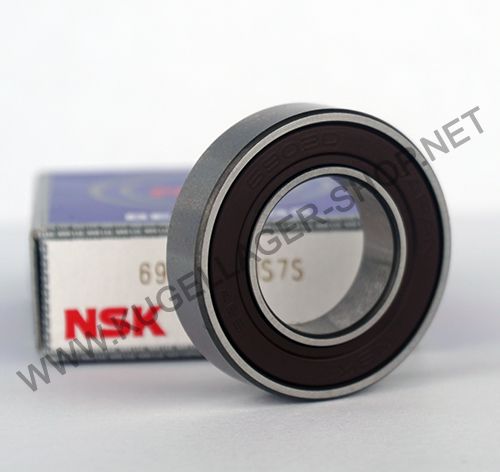

6902 DD NSK (Made in Japan)
Rillenkugellager - 15x28x7 mm (bzw. 28x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26006
6,80 €
5,71 €
| Menge | Preis je |
|---|---|
| 10 + | 6,50 € 5,46 € |
| Artikelnummer | 26006 |
|---|---|
| Hersteller | NSK |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6902 DD NSK (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x7 mm / 15x28x7mm (Innen x Außen x Breite) bzw. 28x15x7 mm / 28x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6902 DD NSK (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6902 DD NSK (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6902 EMQ (Elektromotoren Qualität): 3. 6902 Industriequalität / Standard: 4. SS / S / W 6902 Edelstahl rostfrei 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* 6. FC 6902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6902 DD NSK (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Rillenkugellager - 6902 DD NSK NS7S (= 6902 DDU)
DD / DDU = beidseitige Dichtungen; Die Dichtungen sind so konstruiert, dass diese sehr dicht aber gleichzeitig sehr leichtläufig sind
Marke: NSK (Made in Japan)
NS7S = Wartungsfrei gefettet
Grenzdrehzahl: 17.000 Umdrehungen / Min.
Tragzahl dyn. Cr 4.35 kN / stat. Cor: 2.26 kN
Gewicht ca.: 16 g
Bauart: Wälzlager - Kugellager - Rillenkugellager (Dünnringlager)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6902 DD NSK / 6902 DDU NSK abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6902DD / 6902DDU folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 mm.
1. NSK Kugellager Innendurchmesser 15 mm
2. NSK Kugellager Außendurchmesser 28 mm
3. NSK Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6902 2RS1 SKFUmschlüsselung FAG / INA:
6902- 2RSR / 6902-HLC-2RSRUmschlüsselung NSK:
6902 DDU / 6902DU / 6902DDUmschlüsselung NTN:
6902 LLU / 6902LU / 6902 LLB / 6902LBUmschlüsselung SNR / EZO / NKE:
6902EE / 6902ESonstige alternative Bezeichnungen:
6902- 2RS / 6902 2RS / 6902 2RS / 6902 2RS / 6902 2RS / 69022RS6902 RS / 6902 RS / 6902RS / 6902 RS / 6902RS / 6902 RS
Sehr hochwertige Alternative zu e*thirteen / ethirteen Disc Side: 6902 HBB.6902T-1528.N und 6902 Non-drive sode
