6903 LBLU CB (CB = Keramikkugeln / Verbesserte LBLU Dichtung / ABEC3)
Rillenkugellager - 17x30x7 mm (bzw. 30x17x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6903
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29144-B
17,00 €
14,29 €
| Menge | Preis je |
|---|---|
| 2 + | 16,00 € 13,45 € |
| 4 + | 15,00 € 12,61 € |
| 10 + | 14,00 € 11,76 € |
| Artikelnummer | 29144-B |
|---|---|
| Hersteller | CQ |
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager mit Keramikkugeln |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 30 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 6903 LBLU CB (CB = Keramikkugeln / Verbesserte LBLU Dichtung / ABEC3) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 6903 LBLU CB (CB = Keramikkugeln / Verbesserte LBLU Dichtung / ABEC3) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6903 LBLU CB (CB = Keramikkugeln / Verbesserte LBLU Dichtung / ABEC3) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6903 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6903 EMQ (Elektromotoren Qualität): 3. 6903 Industriequalität / Standard: 4. SS / S / W 6903 Edelstahl rostfrei 5. KER / CE 6903 Keramiklager Si3N4 / ZRO2* 6. FC 6903 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6903 * (Hinweis: Keramik Kugellager 6903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6903 haben die maximale Anzahl an Kugeln ( 6903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6903 LBLU CB (CB = Keramikkugeln / Verbesserte LBLU Dichtung / ABEC3) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6903 LBLU CB - Hybrid Kugellager mit Keramikkugeln (= Keramiklager) - 17x30x7 mm mit LBLU Dichtung
Die 6903 LBLU CB sind ein guter Kompromiss aus Belastbarkeit, Leichtläufigkeit und Dichtigkeit. Die Keramiklager wurden speziell für Moutainbike-Naben und Freiläufe entwickelt, bei denen aufgrund der Stoßlasten Edelstahl-Hybridlager schnell verschleißen. Selbstverständlich können die Lager auch für viele andere Anwendungen genutzt werden.
- Keramikkugeln aus Si3N4 Siliziumnitrid / Stahlringe aus gehärtetem, chromlegiertem Stahl 100Cr6.
- ABEC3 Präzisionslager
- 6903 LBLU Dichtung: Sehr guter Kompromiss aus starker Dichtung und Leichläufigkeit. Beide Dichtungen laufen in Rillen, welche in den Innenring eingefräst wurden. So wird sowohl die Dichtigkeit, als auch die Leichtläufigkeit unterstützt.

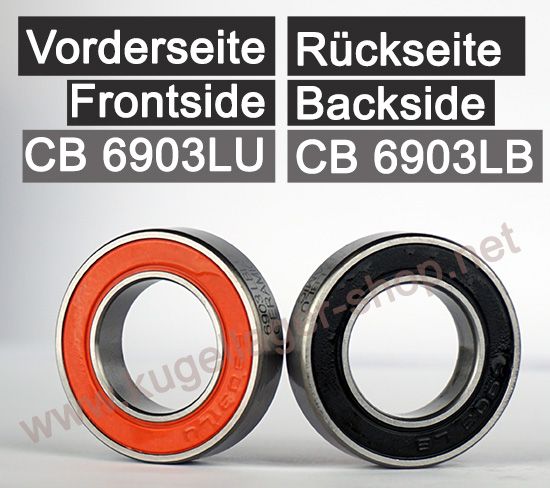

Die orangene LU / LLU Dichtung ist eine starke Dichtung für die Außenseite der Anwendung. Diese Dichtung ist sehr stark und dichtet zuverlässig gegen feinste Partikel. Diese Seite ist 6903LU gezeichnet.
Die schwarze LB / LLB Dichtung ist eine schwächere Dichtung für die Innenseite der Anwendung. Diese hat eine mittlere Dichtigkeit und ist sehr leichtläufig. Diese Seite ist 6903LB gezeichnet.
- Starker glasfaserverstärkter Nylonkäfig
- Wartungsfrei gefettet mit Premiumfett Raremax Super N von Kyodo Yushi
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen Hybrid Keramiklager 6903LU abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die Keramiklager CB 6903LB wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.
Hybridlager Innendurchmesser 17 mm
Hybridlager Aussendurchmesser 30 mm
Hybridlager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
