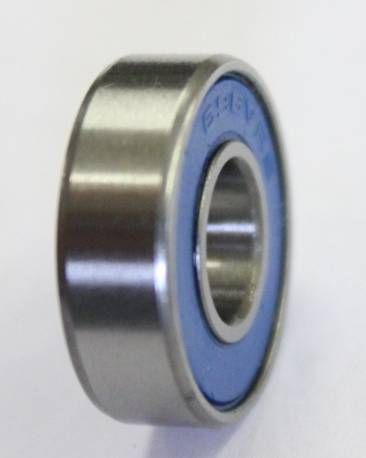

698 LLU MAX / 698 LLB
Vollkugeliges Rillenkugellager - 8x19x6 mm (bzw. 19x8x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 698
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25722-B
4,90 €
4,12 €
| Menge | Preis je |
|---|---|
| 2 + | 4,50 € 3,78 € |
| 4 + | 4,00 € 3,36 € |
| 10 + | 3,60 € 3,03 € |
| Artikelnummer | 25722-B |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 19 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,74803 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 698 LLU MAX / 698 LLB (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x19x6 mm / 8x19x6mm (Innen x Außen x Breite) bzw. 19x8x6 mm / 19x8x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.9 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 698 LLU MAX / 698 LLB hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 698 LLU MAX / 698 LLB entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 698 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 698 EMQ (Elektromotoren Qualität): 3. 698 Industriequalität / Standard: 4. SS / S / W 698 Edelstahl rostfrei 5. KER / CE 698 Keramiklager Si3N4 / ZRO2* 6. FC 698 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 698 * (Hinweis: Keramik Kugellager 698 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 698 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 698 haben die maximale Anzahl an Kugeln ( 698 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 698VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR698 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC698 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 698 LLU MAX / 698 LLB als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
698 LLU MAX / MR-698 LLB / 698 LLUV Kugellager vollkugelig (MAX) u.a. für Ibis Ripley oder Specialized Big Hit
Maße 19x8x6 mm (AD x ID x B - Innen: 8 mm / Durchmesser 19mm / 6 mm Breite)
HINWEIS: Wir bieten dieses Lager auch mit verlängertem Innenring an: https://www.kugellager-shop.net/698e-llu-max-kugellager.html
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist bei speziellen Anwendungen (etwa in einer Mountain-Bike Schwinge) besonders wichtig bei den dünnen Lagern (Breite = 6 mm) der Baureihe 698. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 698 LLB, 698RSV, MAX oder FB698 (Full Ball) und FC698 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 698 LLU MAX / 698 LLB abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 698 MAX LLU / 698 LLB folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*19*6 mm.
1. Kugellager Innendurchmesser 8 mm
2. Kugellager Außendurchmesser 19 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
698-V LLU / 698 LLU MAX / 698MAX LLU / 698V LLU / 698LLU MAX698 LLB / 698MAX LLB / 698RSV MAX / 698MAX RSV / 698RS MAX / 698MAX RS
