7005-B-2RS-TVP-P0
Schrägkugellager - 25x47x12 mm (bzw. 47x25x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7005
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24236
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 4 + | 14,00 € 11,76 € |
| 10 + | 13,00 € 10,92 € |
| Artikelnummer | 24236 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 47 x 12 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,47244 |
Datenblatt zur Type 7005-B-2RS-TVP-P0 (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x47x12 mm / 25x47x12mm (Innen x Außen x Breite) bzw. 47x25x12 mm / 47x25x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 4.7 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 7005-B-2RS-TVP-P0 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7005-B-2RS-TVP-P0 entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 7005 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7005 EMQ (Elektromotoren Qualität): 3. 7005 Industriequalität / Standard: 4. SS / S / W 7005 Edelstahl rostfrei 5. KER / CE 7005 Keramiklager Si3N4 / ZRO2* 6. FC 7005 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7005 * (Hinweis: Keramik Kugellager 7005 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7005 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7005 haben die maximale Anzahl an Kugeln ( 7005 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7005VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7005 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7005 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7005-B-2RS-TVP-P0 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schrägkugellager 7005-B-2RS-TVP-P0 (= 7005B.2RS.TVP / 7005 2RS B TN)
Maße: 25x47x12 mm
Innendurchmesser: 25 mm
Außendurchmesser 47 mm
Breite: 12 mm
Toleranzklasse: P0 (ABEC-1)
Gewicht: 77g

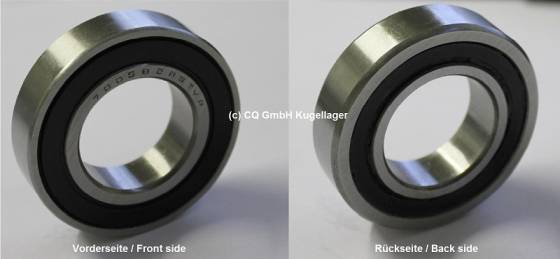

Wie bei Schrägkugellagern üblich, sind die Ringe auf Vorder- und Rückseite verschieden. Der Druckwinkel des Lagers beträgt 40°. Das Kugellager kann so nicht nur radiale, sondern auch axiale Kräfte einer Richtung aufnehmen:
Vorderseite mit dickerem Innenring, aber dünnerem Außenring / Rückseite mit dünnerem Innenring, aber dickerem Außenring.

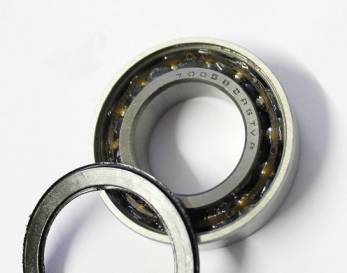

Das Lager verfügt über einen glasfaserverstärkten Polyamidkäfig, welcher extrem hoch belastbar ist und sich im Gegensatz zu Stahlkäfigen auch bei hohen Drehzahlen nicht verzieht. Das Schrägkugellager hat so zusätzliche Stabilität und Tragfähigkeit:
Solche Käfige werden je nach Hersteller auch bezeichnet als: TV / TVP / TVH / P / TN / TN9 / TNG oder nur T
Dichtung: Mit beidseitiger Kunststoffdichtung (Stahlblech-Verstärkt) = 2RS / 2RSR / 2RS1 / LLU / DDU / EE
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Nachsetzzeichen Polyamidkäfig: "P"; Druckwinkel 40° "B": 7005B-P / 7005P-2RS1 / 7005BPUmschlüsselung FAG / INA:
7005-B-2RS-TVP; wurde umbenannt in: 7005-B-XL-2RS-TVP / Früher auch bekannt als: 7005-B-2RS-TVHUmschlüsselung NSK:
Umschlüsselung NTN:
NTN nutzt für Polyamidkäfige das Nachsetzzeichen "T2" :Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
7005B RS / 7005rs-
