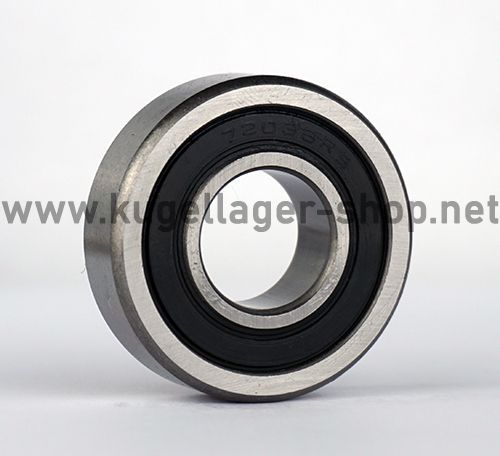

7203 B 2RS (= 7203RS / 7203BRS)
Schrägkugellager - 17x40x12 mm (bzw. 40x17x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7203
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23532
5,50 €
4,62 €
| Menge | Preis je |
|---|---|
| 4 + | 5,20 € 4,37 € |
| 10 + | 5,10 € 4,29 € |
| 50 + | 4,90 € 4,12 € |
| 100 + | 4,75 € 3,99 € |
| Artikelnummer | 23532 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 40 x 12 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,5748 |
| Breite (Zoll) | 0,47244 |
Datenblatt zur Type 7203 B 2RS (= 7203RS / 7203BRS) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 40 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x12 mm / 17x40x12mm (Innen x Außen x Breite) bzw. 40x17x12 mm / 40x17x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type 7203 B 2RS (= 7203RS / 7203BRS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7203 B 2RS (= 7203RS / 7203BRS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 7203 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7203 EMQ (Elektromotoren Qualität): 3. 7203 Industriequalität / Standard: 4. SS / S / W 7203 Edelstahl rostfrei 5. KER / CE 7203 Keramiklager Si3N4 / ZRO2* 6. FC 7203 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7203 * (Hinweis: Keramik Kugellager 7203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7203 haben die maximale Anzahl an Kugeln ( 7203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7203 B 2RS (= 7203RS / 7203BRS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schrägkugellager 7203 - 17x40x12 mm
Dichtungsvarianten: Lager 7203
- Beidseitig mit Kunststoffabdeckung: 7203 2RS- Einseitig mit Kunststoffabdeckung: 7203 RS - 7203rs
- Offen: Kugellager 7203
Starker 'TN' Käfig aus glasfaserverstärktem Polyamid (TN), der die Kugeln auf Position hält und dem Lager zusätzliche Stabilität und Tragfähigkeit verleiht.
Geänderte Innenkonstruktion B: Druckwinkel 40° / Außenmaß unverändert.Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
7203rs / 7203B-
