7806 2RS (BB30)
Schrägkugellager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7806
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24755
8,40 €
7,06 €
| Menge | Preis je |
|---|---|
| 2 + | 8,30 € 6,97 € |
| 4 + | 8,20 € 6,89 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 24755 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 7806 2RS (BB30) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 7806 2RS (BB30) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7806 2RS (BB30) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 7806 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7806 EMQ (Elektromotoren Qualität): 3. 7806 Industriequalität / Standard: 4. SS / S / W 7806 Edelstahl rostfrei 5. KER / CE 7806 Keramiklager Si3N4 / ZRO2* 6. FC 7806 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7806 * (Hinweis: Keramik Kugellager 7806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7806 haben die maximale Anzahl an Kugeln ( 7806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7806VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7806 2RS (BB30) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

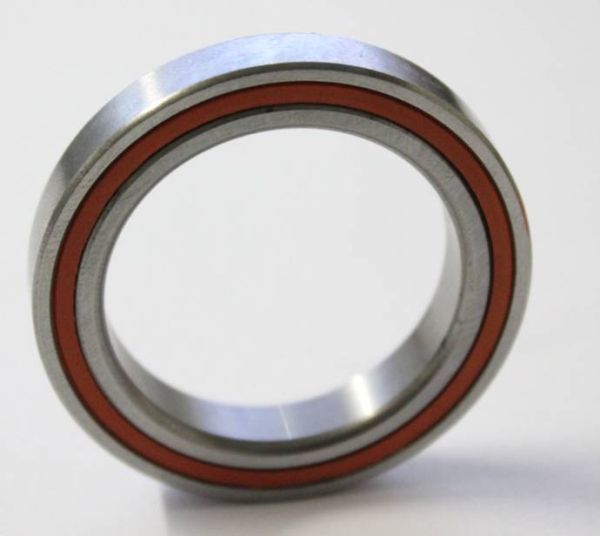

7806 2RS / 7806 LLB (Alt. 7806 LLU ) Schrägkugellager
Maße 42x30x7 mm (AD x ID x B - Innen: 30 mm / Durchmesser 42mm / 7 mm Breit) /
aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6 mit extra starkem Nylon-Käfig
Bei diesem Lager handelt es sich um eine Sonderanfertigung des Lagers 6806 2RS. Die Hauptabmessungen sind identisch, allerdings ist das Lager als Schrägkugellager konzeptioniert. So kann das Lager sehr viel höhere radiale UND axiale Tragzahlen aufnehmen. Das Lager wird deshalb auch teilweise als ACB7806 2RS bzw. ACB6806 2RS bezeichnet. ACB steht für "Angular Contact (Ball) Bearing" = Schrägkugellager.
Der Innenring ist wie bei Schrägkugellagern üblich auf einer Seite dicker.
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit ISO P0.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike Innenlager-Systeme wie z.B. BB30 (dort werden 2 Stück der 7806-2RS Lager benötigt), EC49 / AH34 / SH34L / AZ49, Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 6806 zu gering dimensioniert sind und/oder axiale Kräfte aufgenommen werden müssen.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 7806 2RS / 7806RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 7806 2RS / 7806 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*42*7 mm.
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 42 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
7806 DDU / 7806DUUmschlüsselung NTN:
7806 LLU / 7806LU / 7806 LLB / 7806LBUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
7806-V 2RS / 7806 2RSV / 7806 2RS / 7806 2RS / 7806V 2RS / 78062RS / 6806 bzw. 61806 Sonderanfertigung / EC49 / AH34 / SH34L / AZ49 / 6806 als Schrägkugellager 618067806 VRS / 7806 VRS / 7806RSV / 7806 RSV / 7806RS / 7806 RS
