7900 2RS MAX (= 71900 VRS)
Vollkugeliges Schrägkugellager - 10x22x6 mm (bzw. 22x10x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7900
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25321
6,00 €
5,04 €
| Menge | Preis je |
|---|---|
| 4 + | 5,50 € 4,62 € |
| 10 + | 5,00 € 4,20 € |
| Artikelnummer | 25321 |
|---|---|
| Bauart | Vollkugeliges Schrägkugellager |
| Besonderheit | Spezielle Schrägkugellager Ausführung (axial und radial belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 22 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,86614 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 7900 2RS MAX (= 71900 VRS) (Vollkugeliges Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x22x6 mm / 10x22x6mm (Innen x Außen x Breite) bzw. 22x10x6 mm / 22x10x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.2 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 7900 2RS MAX (= 71900 VRS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 7900 2RS MAX (= 71900 VRS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 7900 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7900 EMQ (Elektromotoren Qualität): 3. 7900 Industriequalität / Standard: 4. SS / S / W 7900 Edelstahl rostfrei 5. KER / CE 7900 Keramiklager Si3N4 / ZRO2* 6. FC 7900 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7900 * (Hinweis: Keramik Kugellager 7900 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7900 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7900 haben die maximale Anzahl an Kugeln ( 7900 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7900VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7900 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7900 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 7900 2RS MAX (= 71900 VRS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
7900 2RS MAX / MR 7900VRS / 7900 2RSV / 7900V-2RS (Alt. 7900 LLU MAX ) Kugellager vollkugelig MAX - ABEC 3 Präzision
Identisch mit Artikel "7900 V-RS"
Maße 22x10x6 mm (AD x ID x B - Innen: 10 mm / Durchmesser 22mm / 6 mm Breit) / aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6
HINWEIS ZUR MONTAGE: Das Schrägkugellager bitte so montieren, dass die Seite mit der blauen Dichtscheibe (dünnerer Innenring) Innen und die Seite mit der schwarzen Dichtscheibe (dünnerer Außenring) nach Außen ist.
Bei diesem Lager handelt es sich um eine Sonderanfertigung des Lagers 6900 2RS. Die Hauptabmessungen sind identisch, allerdings ist das Lager als Schrägkugellager konzeptioniert. So kann das Lager sehr viel höhere radiale UND axiale Tragzahlen aufnehmen. Das Lager wird deshalb auch teilweise als ACB7900 2RS bzw. ACB7900 2RS bezeichnet. ACB steht für "Angular Contact (Ball) Bearing" = Schrägkugellager.
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist besonders wichtig bei den dünnen Lagern (Breite = 6 mm) der Baureihe 7900. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 7900VRS, 7900RSV, MAX oder FB7900 (Full Ball) und FC7900 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Lage-, Form- und Maß-Toleranzen der vollkugeligen Lager sind konform mit ABEC 3.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
-SPCC verstärkte NBR-Dichtscheiben auf beiden Seiten des Lager schützen die Kugeln vor Medieneintritt wie Verschmutzung oder Wasser. Dies ist besonders wichtig, denn Fett verbindet sich sehr schnell mit Staub- oder Schmutzpartikeln und verdickt sich dann.

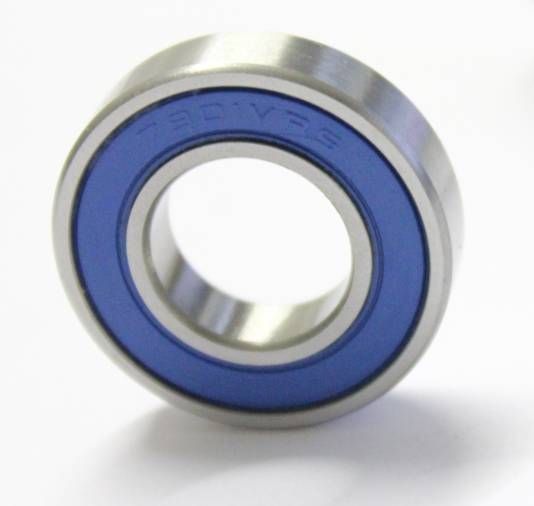

Das Lager hat auf einer Seite eine blaue, auf der anderen Seite eine schwarze Dichtscheibe.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Einsatzgebiet u.a. als Fahrrad Kugellager für Mountain-Bike (Nabe), Maschinen oder sonstige Anwendungen, bei denen herkömmliche Dünnringlager der Baureihe 6900 zu gering dimensioniert sind und/oder axial belastet werden müssen.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 7900 2RS MAX / 7900 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 7900 MAX 2RS / 7900 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*22*6 mm.
1. Kugellager Innendurchmesser 10 mm
2. Kugellager Außendurchmesser 22 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
7900 DDU MAX / 7900DU MAXUmschlüsselung NTN:
7900 LLU MAX / 7900LU MAX / 7900 LLB MAX / 7900LB MAXUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
7900-V 2RS / 7900 2RSV MAX / 7900 2RS MAX / 7900MAX 2RS / 7900V 2RS / 79002RS MAX7900 VRS MAX / 7900MAX VRS / 7900RSV MAX / 7900MAX RSV / 7900RS MAX / 7900MAX RS
