8543-2RS MAX / 8543-VRS

Datenblatt zur Type 8543-2RS MAX / 8543-VRS (Vollkugeliges Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 39.7 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.69 mm bis max. 39.7 mm. D = Außendurchmesser: 50.8 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.789 mm bis max. 50.8 mm. B = Breite: 7.14 mm (zur Breite = 7.14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 39.7x50.8x7.14 mm / 39.7x50.8x7.14mm (Innen x Außen x Breite) bzw. 50.8x39.7x7.14 mm / 50.8x39.7x7.14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.97 cm, Außendurchmesser = 5.08 cm , Breite = 0.714 cm.

Lagerluft und Axialspiel Die Type 8543-2RS MAX / 8543-VRS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type 8543-2RS MAX / 8543-VRS entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 8543 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 5230 N Statische Tragzahl [radial]: 4680 N 2. 8543 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 4445.5 N Statische Tragzahl [radial]: 4352.4 N 3. 8543 Industriequalität / Standard: Dynamische Tragzahl [radial]: 4184 N Statische Tragzahl [radial]: 4212 N 4. SS / S / W 8543 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3661 N Statische Tragzahl [radial]: 3744 N 5. KER / CE 8543 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2981.1 N Statische Tragzahl [radial]: 2854.8 N 6. FC 8543 MAX / VRS ** Dynamische Tragzahl [radial]: 6537.5 N Statische Tragzahl [radial]: 8424 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 8543 Dynamische Tragzahl [radial]: 3399.5 N Statische Tragzahl [radial]: 3744 N * (Hinweis: Keramik Kugellager 8543 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 8543 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 8543 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY8543 2RS. ** (Hinweis: Vollkugellager 8543 haben die maximale Anzahl an Kugeln ( 8543 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 8543VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR8543 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC8543 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type 8543-2RS MAX / 8543-VRS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

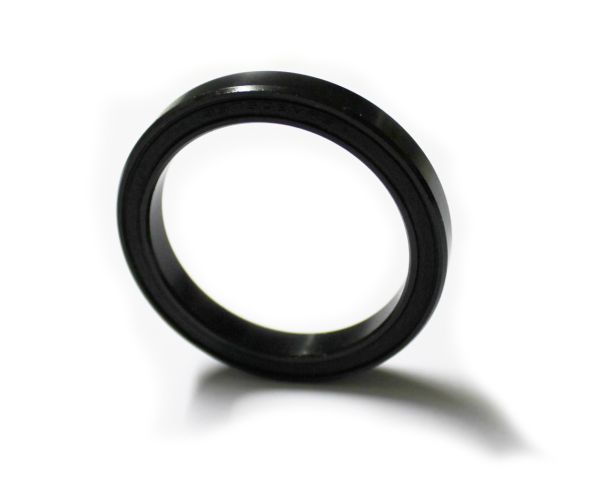

8543 2RS / 8543-VRS (=8543-2RSV MAX) Steuersatz Kugellager (Alternative zu ENDURO 85432RS) OHNE FASE bzw. WINKEL / Vollkugeliges MAX-Lager mit schwarzoxidierten Stahlringen (diese sind korrosionsbeständiger als normale Stahlringe)



Maße 50,8x39,7x7,14 mm (AD x ID x B - Innen: 39,7 mm / Durchmesser 50,8mm) / Zollmaße: Innendurchmesser: 9 / 16 inch / Außendurchmesser 2-Zoll / Breite 9/32 Zoll



- Es handelt sich um ein vollkugeliges Lager, d.h. dass die maximale Anzahl an Kugeln aufgefüllt ist und somit kein Käfig oder Retainer-Vorrichtung enthalten ist. Somit verbessert sich die Statik im Lager und es kann ca. 42-47% mehr Belastung aufnehmen. Nachsetzzeichen für vollkugelige Lager sind: MAX, VRS (in verbindung mit Kunststoff-Dichtscheiben), -V, FB ("Full ball"), FCB ("Full complement bearing").

- Mit G-10 Präzisionskugeln, diese weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem, schleifendem Kontakt mit dem Ringen, geringe Rundheit führt so zur Beschädigung und schließlich zum Ausfall des Lagers). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 47,142-6X / JIS B 1514-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager 8543 nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 7,14 mm.

- Gefertigt aus hochreinem und gehärtetem und brüniertem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.



Einsatzgebiet u.a. Cannondale Lefty Steuersatz, Aufhängung, Drehgelenk, Rahmen ("Pivot Suspension Frame")

(Achtung: Dort gibt es auch ein Lager mit den selben Maßen aber mit Winkel / Fase am Innen und Außenring, das 8543 2RS MAX ist jedoch ohne Winkel!)



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 8543 2RS / 8543-VRS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 8543 2RS / 8543-VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 39,7*50,8*7,14 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

8543RS1 / 8543-2RS1 / 85432RS1 / 8543-RS1

Umschlüsselung FAG / INA:

8543RSR / 8543-2RSR / 85432RSR / 8543-RSR

Umschlüsselung NSK:

8543DU / 8543-DDU / 8543DDU / 8543-DU

Umschlüsselung NTN:

8543LU / 8543-LLU / 8543LLU / 8543-LU / 8543LU MAX / 8543-LLU MAX / 8543LLU MAX / 8543-LU MAX
8543LB / 8543-LLB / 8543LLB / 8543-LB / 8543LB MAX / 8543-LLB MAX / 8543LLB MAX / 8543-LB MAX

Umschlüsselung SNR / EZO / NKE:

8543E / 8543-EE / 8543EE / 8543-E

Sonstige alternative Bezeichnungen:

8543-VRS MAX / 8543MAX VRS / 8543-V 2RS / 8543RSV MAX / 8543MAX RSV / 8543-2RSV MAX
8543-2RS MAX / 8543MAX 2RS / 8543V 2RS / 8543RS MAX / 8543MAX RS / 85432RS MAX
