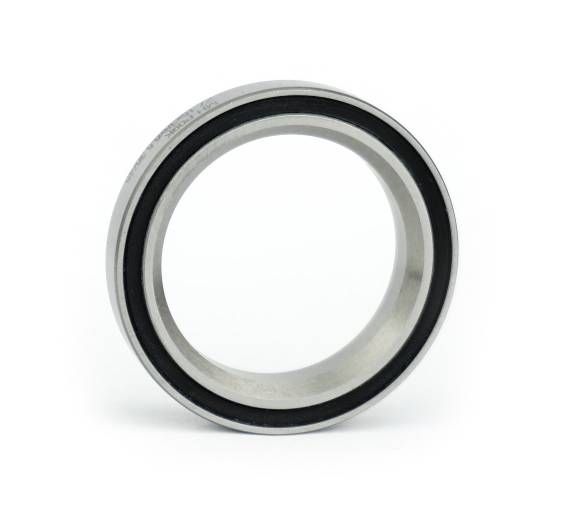

AC2738 36°/45° ( AC2738-36/45-2RS ) u.a. AH-10
Kugellager für Steuersatz / Lenkkopflager - 27x38x6.5 mm (bzw. 38x27x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: AC2738
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25688-J
10,50 €
8,82 €
| Menge | Preis je |
|---|---|
| 2 + | 10,00 € 8,40 € |
| 4 + | 9,65 € 8,11 € |
| 10 + | 9,00 € 7,56 € |
| Artikelnummer | 25688-J |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 27 x 38 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 27 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 38 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1“ |
| Außendurchmesser (Zoll) | 1,49606 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type AC2738 36°/45° ( AC2738-36/45-2RS ) u.a. AH-10 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 27 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 26.992 mm bis max. 27 mm. D = Außendurchmesser: 38 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 37.991 mm bis max. 38 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 27x38x6.5 mm / 27x38x6.5mm (Innen x Außen x Breite) bzw. 38x27x6.5 mm / 38x27x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.7 cm, Außendurchmesser = 3.8 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type AC2738 36°/45° ( AC2738-36/45-2RS ) u.a. AH-10 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AC2738 36°/45° ( AC2738-36/45-2RS ) u.a. AH-10 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. AC2738 Automotive Qualität (Marken: SKF/FAG/NSK): 2. AC2738 EMQ (Elektromotoren Qualität): 3. AC2738 Industriequalität / Standard: 4. SS / S / W AC2738 Edelstahl rostfrei 5. KER / CE AC2738 Keramiklager Si3N4 / ZRO2* 6. FC AC2738 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC AC2738 * (Hinweis: Keramik Kugellager AC2738 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C AC2738 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager AC2738 haben die maximale Anzahl an Kugeln ( AC2738 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung AC2738VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRAC2738 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCAC2738 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AC2738 36°/45° ( AC2738-36/45-2RS ) u.a. AH-10 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
AC2738 36°/45° u.a. für ACROS Steuersatz (Teilenummer AC2738-36/45-2RS )
HINWEIS: Der Tatsächliche Innendurchmesser ist 1" Zoll / INCH = 27,15 mm. Dieser wird häufig nur als 27 mm angegeben.
Abmessung 27x38x6,5 mm ( 38x27x6,5 mm )
Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45)
HINWEIS: Dieses Lager gibt es auch mit gleichen Maßen aber 45/45° Winkeln: https://www.kugellager-shop.net/mh-p09-mhp09-steuersatz-kugellager.html
Einsatzgebiet u.a. für ACROS AH-10 Steuersatz Kugellager. WICHTIG: Da sich die Lager je nach Baujahr ändern können, messen Sie bitte Ihr altes Lager unbedingt vor dem Kauf aus!
(Achtung: Dort gibt es auch ein Lager mit anderen Winkeln wie 45/45° Winkel, dieses ist jedoch 36/45 Grad!)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC2738 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AC2738-2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 27*38*6,5 mm.
1. Kugellager Innendurchmesser 27 mm / 27,15 mm = 1" (Winkel 36°)
2. Kugellager Außendurchmesser 38 mm (Winkel 45°)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
