AC3041R2 / AC3041-36RS 41x6.5x36° (u.a. AI-03 / AI-23 / AI-24 / AH-03 / AI 41)
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x6.5 mm (bzw. 41x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3041K
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28286
19,00 €
15,97 €
| Menge | Preis je |
|---|---|
| 2 + | 17,50 € 14,71 € |
| 10 + | 15,50 € 13,03 € |
| Artikelnummer | 28286 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.1 x 41 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type AC3041R2 / AC3041-36RS 41x6.5x36° (u.a. AI-03 / AI-23 / AI-24 / AH-03 / AI 41) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type AC3041R2 / AC3041-36RS 41x6.5x36° (u.a. AI-03 / AI-23 / AI-24 / AH-03 / AI 41) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AC3041R2 / AC3041-36RS 41x6.5x36° (u.a. AI-03 / AI-23 / AI-24 / AH-03 / AI 41) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB3041K Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3041K EMQ (Elektromotoren Qualität): 3. ACB3041K Industriequalität / Standard: 4. SS / S / W ACB3041K Edelstahl rostfrei 5. KER / CE ACB3041K Keramiklager Si3N4 / ZRO2* 6. FC ACB3041K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3041K * (Hinweis: Keramik Kugellager ACB3041K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3041K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3041K haben die maximale Anzahl an Kugeln ( ACB3041K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3041KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3041K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3041K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AC3041R2 / AC3041-36RS 41x6.5x36° (u.a. AI-03 / AI-23 / AI-24 / AH-03 / AI 41) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

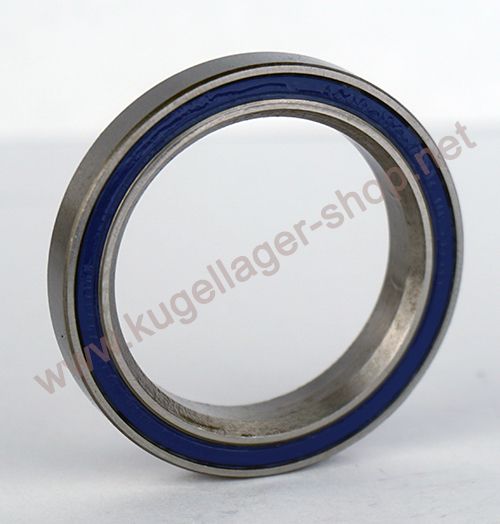

AC3041R2 41x6.5x36° für 1-1/8" Steuersatz Kugellager / Durchmesser 41 mm
- Doppellippendichtung ("Double Lip System") in V-Rille (sehr hohe Dichtigkeit)
- Abmessung: 30 x 41 x 6,5 mm (Innen x Außen x Breite), der Innendurchmesser ist ein Zollmaß und wird auch 30,15 mm oder 30,2 mm angegeben
- Winkel 36/45°
- Wartungsfrei gefettet und beidseitig gedichtet
HINWEIS: Dieses Lager wird auf der Canyon/ACROS Website falsch beschrieben als 44x28.6x8 mm (1x ACROS oberes Steuerlager 1 1/8 (44x28.6x8mm). Es handelt sich um das Lager
Einsatzgebiet u.a. für ACROS Steuersätze (Teilenummern AC3041-36/45 / CXSAC3041-36/45-2RS / SAC3041-36/45-2RS / Canyon GP7173-01 Steuersatz). WICHTIG: Da je nach Baujahr andere Lager verbaut werden, sollten Sie Ihre alten Lager vor dem Kauf ausmessen!
Achtung: Dort gibt es auch ein Lager mit 45°/45° Winkel, dieses finden Sie hier: https://www.kugellager-shop.net/acb3041-ac3041-45-rs-steuersatz-kugellager.html
Wenn Ihr Lager die Bezeichnung AC3041.8 hat, benötigen Sie dieses Lager: https://www.kugellager-shop.net/ac30418r1-30-2-41-8-7-36-45-acros-steuersatz-kugellager.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB3041K-36 2RS / ACB3041K-36RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB3041K-36 2RS / ACB3041K-36RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*41*6,5 mm.
1. Kugellager Innendurchmesser 30 mm / 30,15 mm / 1-1/8" (Winkel 36°)
2. Kugellager Außendurchmesser 41 mm (Winkel 45°)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
ACB3041K-36RS1 / ACB3041K-36-2RS1 / ACB3041K-362RS1 / ACB3041K-36-RS1Umschlüsselung FAG / INA:
ACB3041K-36RSR / ACB3041K-36-2RSR / ACB3041K-362RSR / ACB3041K-36-RSRUmschlüsselung NSK:
ACB3041K-36DU / ACB3041K-36-DDU / ACB3041K-36DDU / ACB3041K-36-DUUmschlüsselung NTN:
ACB3041K-36LU / ACB3041K-36-LLU / ACB3041K-36LLU / ACB3041K-36-LUUmschlüsselung SNR / EZO / NKE:
ACB3041K-36E / ACB3041K-36-EE / ACB3041K-36EE / ACB3041K-36-ESonstige alternative Bezeichnungen:
ACB3041K-36 41x6.5x45° bzw. AC3041-36RS 41x6.5x45° (diese Angaben sind jedoch falsch; aber häufig anzutreffen; korrekt mit Angabe Winkel 36°) / mhp03k / mhpO3k-
