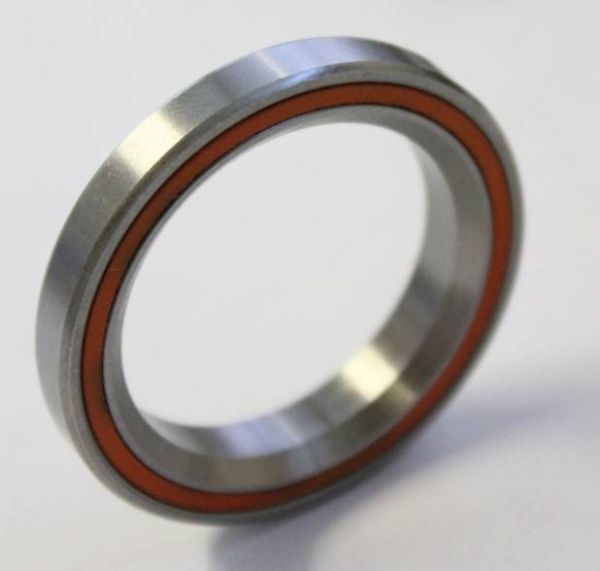

AC3041.8R1 36°/45° (AC3041.8-R2-36/45°) u.a. für AI42/AI52 - AI42/AI47
Kugellager für Steuersatz / Lenkkopflager - 30x41.8x8 mm (bzw. 41.8x30x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3041
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27774
12,50 €
10,50 €
| Menge | Preis je |
|---|---|
| 2 + | 11,80 € 9,92 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 27774 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 41.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,645 |
| Breite (Zoll) | 0,314961 |
Datenblatt zur Type AC3041.8R1 36°/45° (AC3041.8-R2-36/45°) u.a. für AI42/AI52 - AI42/AI47 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x41.8x8 mm / 30x41.8x8mm (Innen x Außen x Breite) bzw. 41.8x30x8 mm / 41.8x30x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type AC3041.8R1 36°/45° (AC3041.8-R2-36/45°) u.a. für AI42/AI52 - AI42/AI47 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AC3041.8R1 36°/45° (AC3041.8-R2-36/45°) u.a. für AI42/AI52 - AI42/AI47 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 3041 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3041 EMQ (Elektromotoren Qualität): 3. 3041 Industriequalität / Standard: 4. SS / S / W 3041 Edelstahl rostfrei 5. KER / CE 3041 Keramiklager Si3N4 / ZRO2* 6. FC 3041 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3041 * (Hinweis: Keramik Kugellager 3041 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3041 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3041 haben die maximale Anzahl an Kugeln ( 3041 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3041VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3041 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3041 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AC3041.8R1 36°/45° (AC3041.8-R2-36/45°) u.a. für AI42/AI52 - AI42/AI47 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
AC3041.8R1 (Teilweise auch AC30418 R2 oder ACB30418K mit Angabe 30.1 x 41.8 x 8 mm) Steuersatz Kugellager / Durchmesser 41.8 mm - Winkel: 36°/45° - 30x41.8x7.0 mm
Maße 30x41.8x8.0 mm (Innen x Außen x Breite)
Winkel am Innen- und Außenring: 36°/45°
- HINWEIS: Dieses Lager wird oft in Verbindung mit dem folgenden Lager verbaut: https://www.kugellager-shop.net/mh-p16-mhp16-45-45-kugellager-steuersatz.html
- Einsatzgebiet u.a. Fahrrad Steuersatz (oberes Steuersatzlager) bestimmte Baujahre von YT, ACROS AI-42 und AI-52 ; CAPRA Carbon ; Tues / Jeffsy Carbon sowie bei ACROS AI42/AI47 Steuersatz zusammen mit dem Lager MH-P17
- Je nach Baujahr kann sich die größere ändern. Bitte messen Sie im Zweifel nach:
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC3041.8R1 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AC3041.8R1 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*41.8*7 mm.
1. Kugellager Innendurchmesser 30 mm = 1-1/8" (Winkel 36°)
2. Kugellager Außendurchmesser 41.8 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
