AC3042 - 3645 RS (36/45°)
Kugellager für Steuersatz / Lenkkopflager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: A3042
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26890-B
12,50 €
10,50 €
| Menge | Preis je |
|---|---|
| 2 + | 12,00 € 10,08 € |
| 4 + | 11,50 € 9,66 € |
| 10 + | 11,00 € 9,24 € |
| Artikelnummer | 26890-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type AC3042 - 3645 RS (36/45°) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type AC3042 - 3645 RS (36/45°) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type AC3042 - 3645 RS (36/45°) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. A3042 Automotive Qualität (Marken: SKF/FAG/NSK): 2. A3042 EMQ (Elektromotoren Qualität): 3. A3042 Industriequalität / Standard: 4. SS / S / W A3042 Edelstahl rostfrei 5. KER / CE A3042 Keramiklager Si3N4 / ZRO2* 6. FC A3042 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC A3042 * (Hinweis: Keramik Kugellager A3042 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C A3042 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager A3042 haben die maximale Anzahl an Kugeln ( A3042 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung A3042VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRA3042 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCA3042 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type AC3042 - 3645 RS (36/45°) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

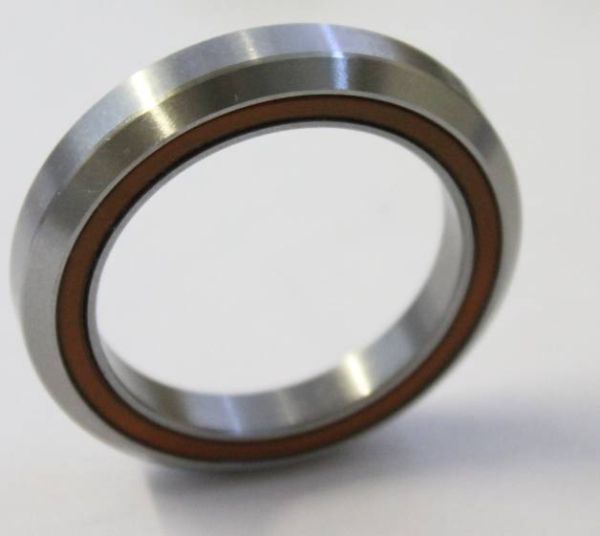

AC3042 - 3645 RS Kugellager für Steuersatz ("Integrated Headset") / Durchmesser 42 mm - Winkel: 36°/45°
- Abmessung Innen x Außen x Breite: 30 x 42 x 7 mm
(Abmessung Außen x Innen x Breite: 42 x 30 x 7 mm )
- Exakte Abmessung ID: 30,1 mm bzw. 30,05 mm
- Beidseitig mit starken Dichtungen und stark gefettet
- Winkel (Innen x Außen): 36/45°
- Tragzahl statisch: 2,9 kN
- Gewicht: ca. 25 g
Einsatzgebiet u.a. Fahrrad Kugellager für Steuersatz, u.a. für ACROS Simplon PAVO 3 (oberes Steuersatzlager / Lenkkopfflager), AiX-69 ff.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC3042 - 3645 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AC3042 - 3645 RS 2RS / AC3042 - 3645 RSRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*42*7 mm.
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 42 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
AC3042 - 3645 RSLU / AC3042 - 3645 RS-LLU / AC3042 - 3645 RSLLU / AC3042 - 3645 RS-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
