Datenblatt zur Type ACB3344H6 BO MAX SL 36/45° (AC3344R1 - Brüniert, vollkugelig, Solid Oil Festschmierstoff) (Vollkugeliges Steuersatz-Kugellager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type ACB3344H6 BO MAX SL 36/45° (AC3344R1 - Brüniert, vollkugelig, Solid Oil Festschmierstoff) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

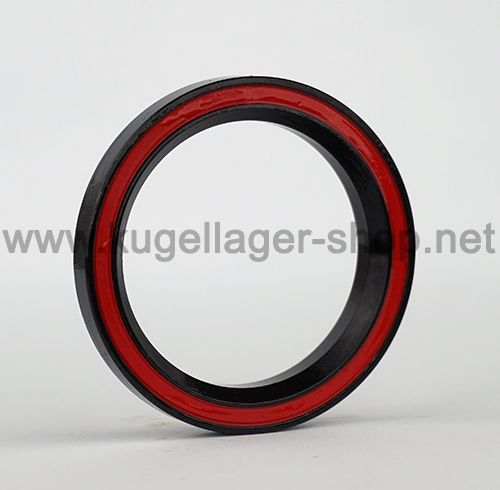

ACB3344H6 MAX SL 36/45 33x44x6 mm - Premium Steuersatz-Kugellager vollkugelig, brüniert, Solid Oil

- Bauart: Wälzlager - Kugellager - ACB Schrägkugellager für Headset Steuersatzlager

- BO = Brünierte Ausführung: Der chromlegierte Wälzlagerstahl (100Cr6) wird durch ein Verfahren schwarz-oxidiert und ist damit deutlich korrosionsbeständiger als der normale Stahl. Durch die Oxidierung behält der Stahl seinen hohen Härtewert.

- MAX = Vollkugelige Ausführung: Das Lager hat keinen Käfig und die maximale Anzahl an Kugeln (doppelte Anzahl minus 1 St. im Vergleich zur Käfigausführung). Die Last verteilt sich auf mehr Kugeln und die Lebensdauer des Lager ist so deutlich länger als bei maßgleichen Lagern mit Käfig.

- SL = Solid Oil Ausführung: Das Lager hat kein Schmierfett sondern ein mit Öl durchtränktes Polymer, welches den Innenraum des Lagers füllt. So wird das Lager dauerhaft mit Öl versorgt. Das Polymer nimmt deutlich mehr Öl auf als ein Schmierfett. Das feinporige Polymer dient als Schutz der Innenkonstruktion gegenüber Staub, Schmutz und Feuchtigkeit (abgesehen von dauerhaften, großen Mengen Wasser). Die Lager sind über die Lebensdauer mit Öl versorgt und wartungsfrei. Die Lager sind nicht nachschmierbar und benötigen dies auch nicht.

- Beidseitig mit Gummidichtung

- ABEC-3 Präzisionslager

- Winkel am Innen-/Aussenring: 36°x45°

- Hinweis: Dieses Steuersatzlager / Kugellager für Steuersatz hat keine genormte Bezeichnung und ist unter vielen verschiedenen Teilenummern bekannt, u.a. Steuersatzlager für IS44/IS44 u.a. bekannt als: ACB3344, ACB33446, ACB3344H6 (H = Height = Höhe/Breite), Acros AC3344 1-1/4 Bearing (AC3344R1-36-45, AC3344-36/45-RS)

- Abmessung Innen x Außen x Breite: 33x44x6 mm

- Abmessung Außen x Innen x Breite: 44x33x6 mm

Anwendung u.a. als unteres Steuersatzlager in vielen Canyon mit ACROS IS44/IS44 Steuersätzen u.a.:

- Canyon Grail CF nach BJ 2016 zusammen mit dem AC3544 (oberes Lager), Canyon CF SLX mit ACROS GP7172-01 56.52.951R1 zusammen mit oberem AC3544

- Canyon R36 Enurance CF SLX, R39 Ultimate CF SLX, R28 Aeroad CF SLX (nach BJ 2016)

- Canyon Inflite CF ab 2018 zusammen mit AC3544

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Steuersatzlager BO AC3344 1-1/4" MAX abweichen)

Messen Sie das Steuersatzlager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der BO ACB3344H6 MAX Kugellager für Steuersatz wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 33*44*6 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

Hersteller / EU Verantwortliche Person

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
