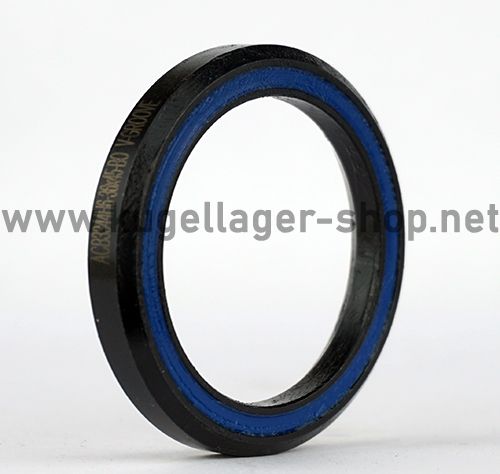

ACB3344H6 36/45° BO (AC3344 – BO = Brüniert, verbesserte V-Dichtung)
Kugellager für Steuersatz / Lenkkopflager - 33x44x6 mm (bzw. 44x33x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: AC3344H6
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29270
14,90 €
12,52 €
| Menge | Preis je |
|---|---|
| 2 + | 14,16 € 11,90 € |
| 4 + | 13,11 € 11,02 € |
| 10 + | 11,92 € 10,02 € |
| Artikelnummer | 29270 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 33 x 44 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 33 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 44 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,2992125984 |
| Außendurchmesser (Zoll) | 1,7322834646 |
| Breite (Zoll) | 0,2362204724 |
Datenblatt zur Type ACB3344H6 36/45° BO (AC3344 – BO = Brüniert, verbesserte V-Dichtung) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 33 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 32.99 mm bis max. 33 mm. D = Außendurchmesser: 44 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991 mm bis max. 44 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 33x44x6 mm / 33x44x6mm (Innen x Außen x Breite) bzw. 44x33x6 mm / 44x33x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.3 cm, Außendurchmesser = 4.4 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type ACB3344H6 36/45° BO (AC3344 – BO = Brüniert, verbesserte V-Dichtung) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB3344H6 36/45° BO (AC3344 – BO = Brüniert, verbesserte V-Dichtung) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. AC3344H6 Automotive Qualität (Marken: SKF/FAG/NSK): 2. AC3344H6 EMQ (Elektromotoren Qualität): 3. AC3344H6 Industriequalität / Standard: 4. SS / S / W AC3344H6 Edelstahl rostfrei 5. KER / CE AC3344H6 Keramiklager Si3N4 / ZRO2* 6. FC AC3344H6 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC AC3344H6 * (Hinweis: Keramik Kugellager AC3344H6 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C AC3344H6 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager AC3344H6 haben die maximale Anzahl an Kugeln ( AC3344H6 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung AC3344H6VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRAC3344H6 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCAC3344H6 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB3344H6 36/45° BO (AC3344 – BO = Brüniert, verbesserte V-Dichtung) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB3344H6 BO 36/45° Kugellager für Steuersatz brüniert - 33 x 44 x 6 mm - AC3344 1-1/4" korrosionsbeständiges Steuersatzlager (= BO Black Oxid)
- Bauart: Wälzlager - ACB Schrägkugellager (ACB = Angular Contact Bearing) - Kugellager für Steuersatz - Steuersatzlager / Lenkkopflager
- Hinweis: Dieses Steuersatzlager / Kugellager für Steuersatz hat keine genormte Bezeichnung und ist unter vielen verschiedenen Teilenummern bekannt, u.a. Steuersatzlager für IS44/IS44 u.a. bekannt als: ACB3344, ACB33446, ACB3344H6 (H = Height = Höhe/Breite), Acros AC3344 1-1/4 Bearing
- Bei brünierten Lagern erhält der Stahl eine spezielle Behandlung (Schwarzoxidierung = Black Oxid). Dadurch ist der Stahl etwas härter und korrosionsbeständiger.
- Abmessung Innen x Außen x Breite: 33x44x6 mm
- Abmessung Außen x Innen x Breite: 44x33x6 mm
- Winkel (Innenring/Außenring): 36/45°
Anwendung u.a. als unteres Steuersatzlager in vielen Canyon mit ACROS IS44/IS44 Steuersätzen u.a.:
- Canyon Grail CF nach BJ 2016 zusammen mit dem AC3544 (oberes Lager), Canyon CF SLX mit ACROS GP7172-01 56.52.951R1 zusammen mit oberem AC3544
- Canyon R36 Enurance CF SLX, R39 Ultimate CF SLX, R28 Aeroad CF SLX (nach BJ 2016)
- Canyon Inflite CF ab 2018 zusammen mit AC3544
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Steuersatzlager BO AC3344 1-1/4" abweichen)
Messen Sie das Steuersatzlager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der ACB3344H6 BO Kugellager für Steuersatz wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 33*44*6 mm.
Steuersatz-Kugellager Innendurchmesser 33 mm - Winkel 36°
Steuersatz-Kugellager Aussendurchmesser 44 mm - Winkel 45°
Steuersatz-Kugellager Breite 6 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager ACB3344H6 BO also 44*33*6 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
