ACB 6805 CC 36°/45°

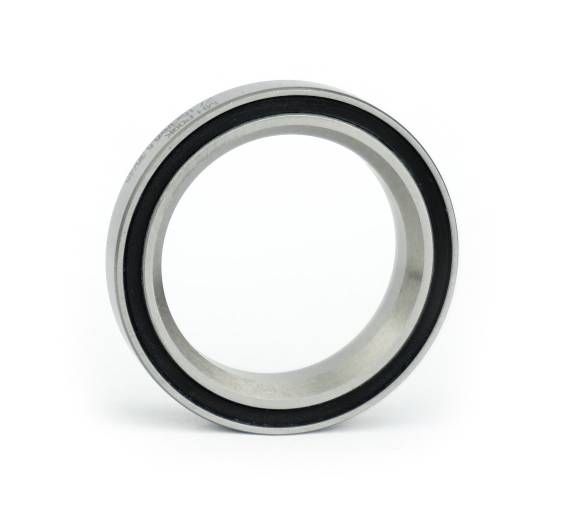

Kugellager für Steuersatz / Lenkkopflager - 27.15x38x6.5 mm (bzw. 38x27.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB6805
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25688
10,50 €
8,82 €
| Menge | Preis je |
|---|---|
| 2 + | 10,00 € 8,40 € |
| 4 + | 9,65 € 8,11 € |
| 10 + | 9,00 € 7,56 € |
| Artikelnummer | 25688 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 27.15 x 38 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 27.15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 38 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1“ |
| Außendurchmesser (Zoll) | 1,49606 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type ACB 6805 CC 36°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 27.15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 27.142 mm bis max. 27.15 mm. D = Außendurchmesser: 38 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 37.991 mm bis max. 38 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 27.15x38x6.5 mm / 27.15x38x6.5mm (Innen x Außen x Breite) bzw. 38x27.15x6.5 mm / 38x27.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.715 cm, Außendurchmesser = 3.8 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB 6805 CC 36°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB 6805 CC 36°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB6805 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB6805 EMQ (Elektromotoren Qualität): 3. ACB6805 Industriequalität / Standard: 4. SS / S / W ACB6805 Edelstahl rostfrei 5. KER / CE ACB6805 Keramiklager Si3N4 / ZRO2* 6. FC ACB6805 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB6805 * (Hinweis: Keramik Kugellager ACB6805 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB6805 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB6805 haben die maximale Anzahl an Kugeln ( ACB6805 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB6805VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB6805 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB6805 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB 6805 CC 36°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB 6805 CC 36/45° (Teilweise auch als A1 oder B-01 B1 Steuersatz bezeichnet) für 1"-Steuersatz Kugellager (für 1-Zoll gewindefreier Steuersatz - for 1-Inch threadless headset)
Maße 27,15x38x6,5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45)
HINWEIS: Dieses Lager gibt es mit gleichen Maßen aber 45/45° Winkeln: https://www.kugellager-shop.net/mh-p09-mhp09-steuersatz-kugellager.html
(Achtung: Dort gibt es auch ein Lager mit 45/45° Winkel, dieses ist jedoch 36/45 Grad!)
- Winkel am Innenring: 36°
- Winkel am Außenring: 45°
- Dichtung: Beidseitig schwarze Gummidichtung
- Abmessung (Außen / Innen / Breite): 38 mm x 27.15 mm x 6.5 mm (bzw. 1")
- Material Ringe: 100Cr6
- G10 Präzisionskugeln aus 100Cr6
- Käfig: Polyamid Nylon PA66
- Fett: ExxonMobil Mobilgrease XHP222
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB 6805 CC 2RS / ACB 6805 CCRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB 6805 CC 2RS / ACB 6805 CCRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 27,15*38*6,5 mm.
1. Kugellager Innendurchmesser 27,15 mm
2. Kugellager Außendurchmesser 38 mm
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
ACB 6805 CC 38x6;5x36° bzw. TH373 38x6;5x36°-
