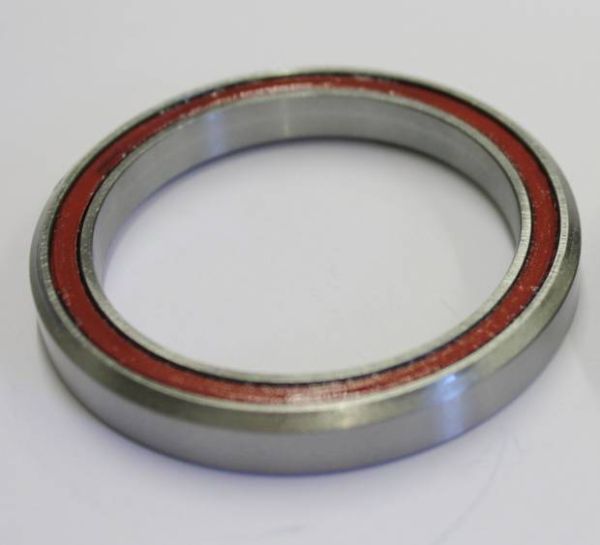

ACB16 / ACB-16 45°/45°
Kugellager für Steuersatz / Lenkkopflager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB16
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24314-B
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 2 + | 9,25 € 7,77 € |
| 4 + | 9,00 € 7,56 € |
| 10 + | 7,00 € 5,88 € |
| Artikelnummer | 24314-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type ACB16 / ACB-16 45°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type ACB16 / ACB-16 45°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB16 / ACB-16 45°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB16 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB16 EMQ (Elektromotoren Qualität): 3. ACB16 Industriequalität / Standard: 4. SS / S / W ACB16 Edelstahl rostfrei 5. KER / CE ACB16 Keramiklager Si3N4 / ZRO2* 6. FC ACB16 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB16 * (Hinweis: Keramik Kugellager ACB16 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB16 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB16 haben die maximale Anzahl an Kugeln ( ACB16 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB16VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB16 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB16 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB16 / ACB-16 45°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB16 / ACB-16 Steuersatz Kugellager 40x52x7 mm / 52x40x7 mm - Kugellager für 1-1/2" Steuersätze mit 45/45° Winkel ("Integrated Headset")
ACB Schrägkugellager
Material: Wälzlagerstahl mit Chromlegierung
Wartungsfrei gefettet mit MOBIL XHP222
Beidseitig stark gefettet
Einsatzgebiet u.a. Fahrrad Steuersatz FSA Orbit, YT Industries, AI52 Steuersatz, Carbon Capra und Tues & Jeffsy - zusammen mit AI42 = MH-P08H7K / P08H7 K 36°/45°".
(Achtung: Dort gibt es auch je nach Baujahr auch andere Lager - bitte messen Sie vor dem Kauf nach)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB16 2RS / ACB16RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB16 2RS / ACB16RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*7 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 52 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
ACB16RS1 / ACB16-2RS1 / ACB162RS1 / ACB16-RS1Umschlüsselung FAG / INA:
ACB16RSR / ACB16-2RSR / ACB162RSR / ACB16-RSRUmschlüsselung NSK:
ACB16DU / ACB16-DDU / ACB16DDU / ACB16-DUUmschlüsselung NTN:
ACB16LU / ACB16-LLU / ACB16LLU / ACB16-LUUmschlüsselung SNR / EZO / NKE:
ACB16E / ACB16-EE / ACB16EE / ACB16-ESonstige alternative Bezeichnungen:
ACB16 52x7x45° bzw. ACB-16 52x7x45°-
