ACB1645 / ACB-1645 45°/45°

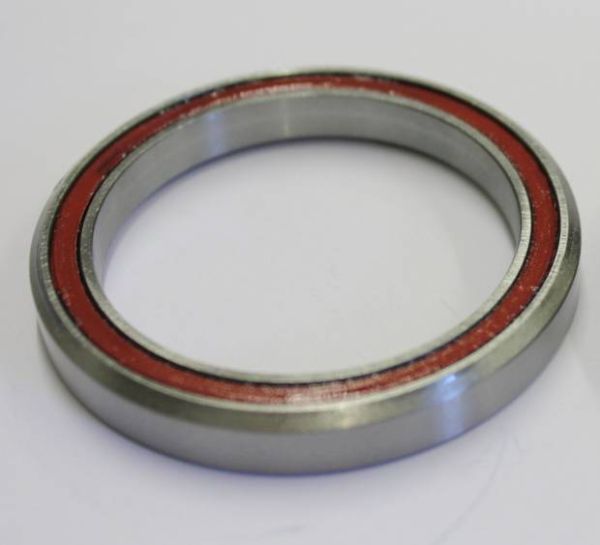

Kugellager für Steuersatz / Lenkkopflager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB1645
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24314-K
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 2 + | 9,25 € 7,77 € |
| 4 + | 9,00 € 7,56 € |
| 10 + | 7,00 € 5,88 € |
| Artikelnummer | 24314-K |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type ACB1645 / ACB-1645 45°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type ACB1645 / ACB-1645 45°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB1645 / ACB-1645 45°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB1645 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB1645 EMQ (Elektromotoren Qualität): 3. ACB1645 Industriequalität / Standard: 4. SS / S / W ACB1645 Edelstahl rostfrei 5. KER / CE ACB1645 Keramiklager Si3N4 / ZRO2* 6. FC ACB1645 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB1645 * (Hinweis: Keramik Kugellager ACB1645 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB1645 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB1645 haben die maximale Anzahl an Kugeln ( ACB1645 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB1645VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB1645 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB1645 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
