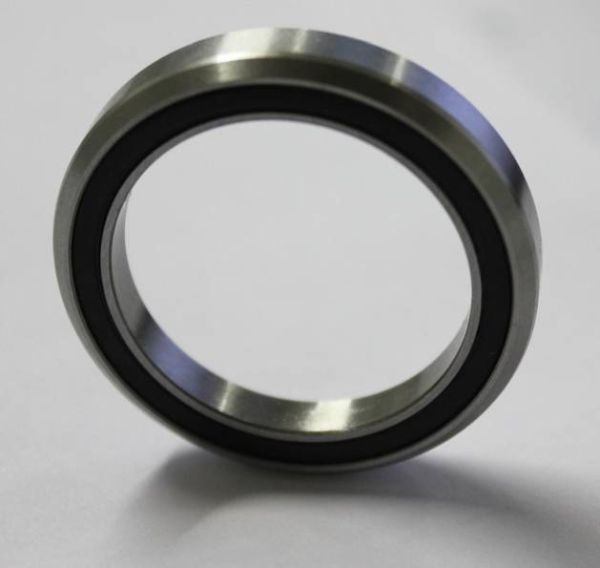

ACB3041 / AC3041-45-45RS 41x6.5x45° (Ausführung 45/45°)
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x6.5 mm (bzw. 41x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3041
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24041-D
13,00 €
10,92 €
| Menge | Preis je |
|---|---|
| 2 + | 12,00 € 10,08 € |
| 4 + | 10,00 € 8,40 € |
| 10 + | 9,00 € 7,56 € |
| Artikelnummer | 24041-D |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.1 x 41 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type ACB3041 / AC3041-45-45RS 41x6.5x45° (Ausführung 45/45°) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB3041 / AC3041-45-45RS 41x6.5x45° (Ausführung 45/45°) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB3041 / AC3041-45-45RS 41x6.5x45° (Ausführung 45/45°) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB3041 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3041 EMQ (Elektromotoren Qualität): 3. ACB3041 Industriequalität / Standard: 4. SS / S / W ACB3041 Edelstahl rostfrei 5. KER / CE ACB3041 Keramiklager Si3N4 / ZRO2* 6. FC ACB3041 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3041 * (Hinweis: Keramik Kugellager ACB3041 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3041 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3041 haben die maximale Anzahl an Kugeln ( ACB3041 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3041VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3041 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3041 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB3041 / AC3041-45-45RS 41x6.5x45° (Ausführung 45/45°) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB3041 / AC3041-45RS 41x6.5x45° für 1-1/8" Steuersatz Kugellager
Maße 30 x 41 x 6,5 mm (Innen x Außen x Breite)
Winkel am Innenring: 45° / Winkel am Außenring: 45°
HINWEIS: Dieses Lager hat einen Innendurchmesser von 1-1/8" Zoll / Inch. Die Angabe in mm kann deshalb 30 mm oder 30,15 bzw. 30,2 sein. Der tatsächliche Innendurchmesser ist 30,15 mm.
Einsatzgebiet u.a. ACROS Steuersatz (Teilenummern SAC3041-45-2RS / AC3041-45 / CXSNAC3041-45). WICHTIG: Da je nach Baujahr andere Lager verbaut werden, sollten Sie Ihre alten Lager vor dem Kauf ausmessen!
(Achtung: Dort werden die Lager auch mit 36/45° verbaut, diese finden Sie hier: https://www.kugellager-shop.net/ac3041-36-rs-acb3041k-steuersatz-kugellager.html
Wenn auf Ihrem alten Lager AC3041.8 steht, benötigen Sie folgendes Lager: https://www.kugellager-shop.net/ac30418r1-30-2-41-8-7-36-45-acros-steuersatz-kugellager.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC3041 2RS / ACB3041RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die AC3041 2RS / AC3041-R2 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.
1. Kugellager Innendurchmesser 30 mm / 30,15 mm = 1-1/8" (Winkel 45°)
2. Kugellager Außendurchmesser 41 mm (Winkel 45°)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
ACB3041RS1 / ACB3041-2RS1 / ACB30412RS1 / ACB3041-RS1Umschlüsselung FAG / INA:
ACB3041RSR / ACB3041-2RSR / ACB30412RSR / ACB3041-RSRUmschlüsselung NSK:
ACB3041DU / ACB3041-DDU / ACB3041DDU / ACB3041-DUUmschlüsselung NTN:
ACB3041LU / ACB3041-LLU / ACB3041LLU / ACB3041-LUUmschlüsselung SNR / EZO / NKE:
ACB3041E / ACB3041-EE / ACB3041EE / ACB3041-ESonstige alternative Bezeichnungen:
