ACB3544H5.5 36°/45° (44x35x5.5 / 44x31.6x5.5) = AC3544-36/45-RS / 35445.5

Datenblatt zur Type ACB3544H5.5 36°/45° (44x35x5.5 / 44x31.6x5.5) = AC3544-36/45-RS / 35445.5 (Kugellager für Steuersatz / Lenkkopflager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type ACB3544H5.5 36°/45° (44x35x5.5 / 44x31.6x5.5) = AC3544-36/45-RS / 35445.5 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

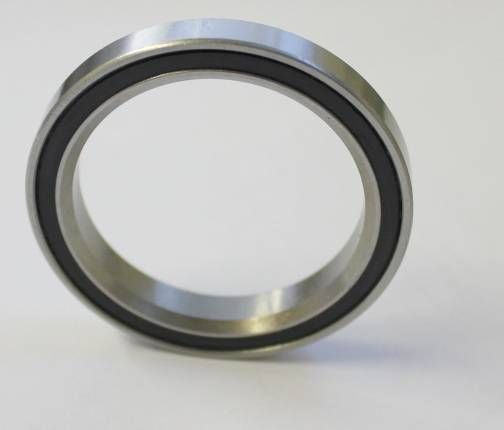

ACB3544H5.5 36/45 44x5.5x36° Steuersatz Kugellager ("Integrated Headset") / Durchmesser 44 mm - Winkel: 36°/45°

-- Wir bieten dieses Lager auch in Edelstahl rostfrei an unter: https://www.kugellager-shop.net/sac3544-36-45-44x35x5-5mm-edelstahl-steuersatzlager.html

HINWEIS: Auf der Canyon Website wird das obere Steuersatzlager fälschlichweise als 44x31.6x5.5 ACROS 1-1/4" Kugellager gelistet. Auf der ACROS Website is44/is44 wird das Lager mit korrekter Abmessung angegeben.

Diese Abmessung kommt zustande, wenn man den Kompressionsring mit misst. Dieser muss vorsichtig zusammengedrückt werden und herausgenommen werden. Bewahren Sie den Ring auf, dieser mussanschließend auf das neue Lager aufgesetzt werden.

(Please note: On the Canyon Website the upper headset bearing is wrongly statet as 44x31.6x5.5 ACROS 1-1/4" Bearing. On the ACROS website is44/is44 the bearings dimensions are statet correct. This messurement includes the compression ring. This ring must carefully be squeezed and pulled out. Please keep it as it must be placed on the new bearing afterwards).

ACB = Schrägkugellager

Maße 35x44x5.5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45) - Teilweise auch angegeben als: 35x44x5.5 mm 36x45 bzw. 44x35x5.5 mm 36x45

- Industrielager mit Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).

- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine sehr hohe Rundheit-Genauigkeit Toleranz auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 5.520-P0 / JIS B 1514-5.5X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 135°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Mit Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützt die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager ACB3544H5.5 ungedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 5.5 mm.

- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr5.5, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.

Einsatzgebiete u.a. oberes Steuersatz Kugellager ("UpperHeadset Bearing") u.a. für ACROS/Canyon CF SLX.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB3544H5.5 2RS / ACB3544H5.5RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB3544H5.5 2RS / ACB3544H5.5RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*44*5.5 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

Hersteller / EU Verantwortliche Person

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
