ACB3547H7 36/45° (1-1-4 ")
Kugellager für Steuersatz / Lenkkopflager - 35x47x7 mm (bzw. 47x35x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3547H7
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25946-B
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 2 + | 14,00 € 11,76 € |
| 4 + | 13,50 € 11,34 € |
| 10 + | 13,00 € 10,92 € |
| Artikelnummer | 25946-B |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 47 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type ACB3547H7 36/45° (1-1-4 ") (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.99 mm bis max. 35 mm. D = Außendurchmesser: 47 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.991 mm bis max. 47 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x47x7 mm / 35x47x7mm (Innen x Außen x Breite) bzw. 47x35x7 mm / 47x35x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 4.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type ACB3547H7 36/45° (1-1-4 ") hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB3547H7 36/45° (1-1-4 ") entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB3547H7 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3547H7 EMQ (Elektromotoren Qualität): 3. ACB3547H7 Industriequalität / Standard: 4. SS / S / W ACB3547H7 Edelstahl rostfrei 5. KER / CE ACB3547H7 Keramiklager Si3N4 / ZRO2* 6. FC ACB3547H7 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3547H7 * (Hinweis: Keramik Kugellager ACB3547H7 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3547H7 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3547H7 haben die maximale Anzahl an Kugeln ( ACB3547H7 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3547H7VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3547H7 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3547H7 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB3547H7 36/45° (1-1-4 ") als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

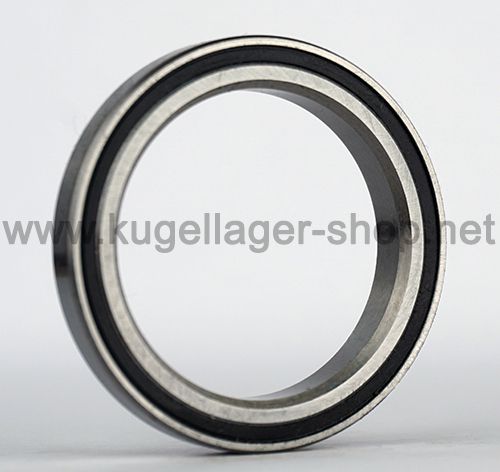

ACB3547H7 Kugellager für 1-1/4" Steuersatz ("Integrated Headset") / Durchmesser 47 mm - Winkel: 36°/45°
HINWEIS: Dieses Lager ist identisch mit dem Artikel "AC3547 - 3645 RS".
- Abmessung Innen x Außen x Breite: 35 x 47 x 7 mm
(Abmessung Außen x Innen x Breite: 47 x 35 x 7 mm )
- Beidseitig mit starken Dichtungen und stark gefettet, Käfig aus Nylon
- Winkel (Innen x Außen): 36/45°
Einsatzgebiet u.a. Fahrrad Kugellager für Steuersatz, u.a. für ACROS Simplon PAVO 3 (unteres Steuersatzlager / Lenkkopfflager). Wir bieten dieses Lager auch als Edelstahllager an unter: https://www.kugellager-shop.net/ss-acb3547h7-sac3547-36-45-47x35x7-edelstahl-steuersatz-kugellager.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen AC3547 - 3645 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB3547H7 2RS / ACB3547H7RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*47*7 mm.
1. Kugellager Innendurchmesser 35 mm
2. Kugellager Außendurchmesser 47 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
ACB3547H7LU / ACB3547H7-LLU / ACB3547H7LLU / ACB3547H7-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
