ACB 3645 / ACB3645 36/45° (HSS20131 BOCC)
Kugellager für Steuersatz / Lenkkopflager - 30.2x41x6.5 mm (bzw. 41x30.2x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3645
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24007-L
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 2 + | 14,00 € 11,76 € |
| 4 + | 13,00 € 10,92 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 24007-L |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.2 x 41 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.2 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type ACB 3645 / ACB3645 36/45° (HSS20131 BOCC) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.2 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.19 mm bis max. 30.2 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.2x41x6.5 mm / 30.2x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.2x6.5 mm / 41x30.2x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.02 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB 3645 / ACB3645 36/45° (HSS20131 BOCC) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB 3645 / ACB3645 36/45° (HSS20131 BOCC) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 3645 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3645 EMQ (Elektromotoren Qualität): 3. 3645 Industriequalität / Standard: 4. SS / S / W 3645 Edelstahl rostfrei 5. KER / CE 3645 Keramiklager Si3N4 / ZRO2* 6. FC 3645 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3645 * (Hinweis: Keramik Kugellager 3645 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3645 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3645 haben die maximale Anzahl an Kugeln ( 3645 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3645VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3645 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3645 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB 3645 / ACB3645 36/45° (HSS20131 BOCC) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

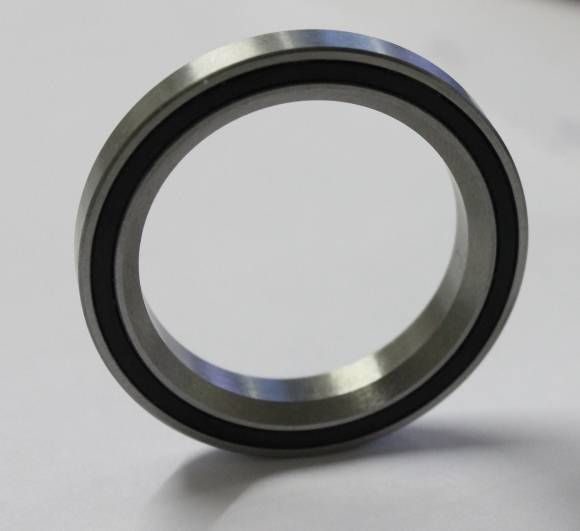

ACB 3645 / ACB3645 für 1-1/8" Semi und voll integrierte Steuersatz Kugellager / Durchmesser 41 mm - Häufig als oberes Kugellager im Steuersatz für TREK Madone oder Domane Räder
Maße 30,2x41x6,5 mm (Innen x Außen x Breite) - Winkel 36°/45° = Fase 36/45
Hinweis: Teilweise werden die Maße für den Innendurchmesser auch nur als 30 mm (30x41x6,5 mm bzw. 41x30x6,5 mm), als 3,1 (30,1x41x6,5 mm bzw. 41x30,1x6,5 mm) oder als 30,15 mm (30,15x41x6,5 mm bzw. 41x30,15x6,5 mm) angegeben.
- Industrielager mit PA66 Nylon Käfig
- Die Lager sind wartungsfrei sehr stark gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222
- Beidseitig stark gedichtet
Einsatzgebiet u.a. oberes Steuersatzlager für TREK MADONE;DOMANE; Teilenummer: HSS20131. Alternativ zu ENDURO BEARINGS ACB3645 SS und ACB 3645 BOCC. Auch Kugellager im Steuersatz anderer Räder wie u.a. Emonda 2015
(Achtung: bitte messen Sie Ihr altes Lager trotzdem aus, da je nach Baujahr auch ein anderes Lager verbaut sein kann)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P03K 2RS / MH-P03KRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P03K 2RS / MH-P03KRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.
1. Kugellager Innendurchmesser 30,15 mm
2. Kugellager Außendurchmesser 41 mm
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
