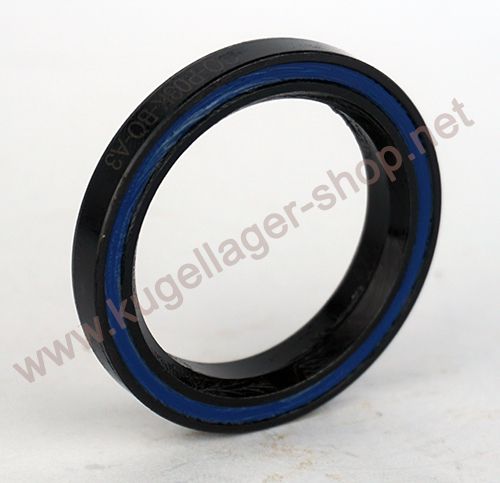

ACB4051KK BO 36/36° - ACB51KK BO 1-1/2" (BO = Brünierter Stahl)
Kugellager für Steuersatz / Lenkkopflager - 40x51x6.5 mm (bzw. 51x40x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 40x51x6.5
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27638
12,50 €
10,50 €
| Menge | Preis je |
|---|---|
| 2 + | 11,50 € 9,66 € |
| 10 + | 10,90 € 9,16 € |
| Artikelnummer | 27638 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Schwarzoxidierter-Chromstahl (rostbeständig / hoch belastbar) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 51 x 6,5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 51 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/36° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2 |
| Breite (Zoll) | 0,2559 |
Datenblatt zur Type ACB4051KK BO 36/36° - ACB51KK BO 1-1/2" (BO = Brünierter Stahl) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 51 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 50.989 mm bis max. 51 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x51x6.5 mm / 40x51x6.5mm (Innen x Außen x Breite) bzw. 51x40x6.5 mm / 51x40x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB4051KK BO 36/36° - ACB51KK BO 1-1/2" (BO = Brünierter Stahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB4051KK BO 36/36° - ACB51KK BO 1-1/2" (BO = Brünierter Stahl) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 40x51x6.5 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 40x51x6.5 EMQ (Elektromotoren Qualität): 3. 40x51x6.5 Industriequalität / Standard: 4. SS / S / W 40x51x6.5 Edelstahl rostfrei 5. KER / CE 40x51x6.5 Keramiklager Si3N4 / ZRO2* 6. FC 40x51x6.5 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 40x51x6.5 * (Hinweis: Keramik Kugellager 40x51x6.5 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 40x51x6.5 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 40x51x6.5 haben die maximale Anzahl an Kugeln ( 40x51x6.5 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 40x51x6.5VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR40x51x6.5 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC40x51x6.5 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB4051KK BO 36/36° - ACB51KK BO 1-1/2" (BO = Brünierter Stahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB4051KK BO Kugellager für Trekt Madone 2011+ und Trekt Domane Steuersatz - 1-1/2" Steuersatzlager brüniert
- Abmessung Innen x Außen x Breite: 40x51x6,5 mm (= 40x51x6.5 mm)
- Abmessung Außen x Innen x Breite: 51x40x6,5 mm (= 51x40x6.5 mm)
- Winkel 36°/36°
- Innen- und Außenring sind brüniert (Stahl schwarzoxidiert) mit guter Korrosionsbeständigkeit, stark gedichtet und mit starker Fettfüllung (Kyodo Yushi SuperN)
Wir bieten dieses Lager auch in Edelstahl unter: https://www.kugellager-shop.net/acb4051k-36-36-acb51kk-trek-madone-domane.html
Anwendung: u.a. unteres Steuersatzlager von Trek Madone ab Baujahr 2011 und Trek Domane, Crockett und Cronus.
Dieses Lager hat keine genormte Bezeichnung und ist u.a. bekannt als ACB 6808 SS - ACB4051K SS - MR006 - TH MR006 - ACB3636 - ACB3636150S - ACB3636-150S
HINWEIS: Das dazu passende obere Steuersatzlager für Trek Steuersätze ist für viele Baujahre das folgende Lager (bitte messen Sie trotzdem nochmal vor dem Kauf nach, da dies sich je nach Baujahr verändern kann):
Standardausführung: https://www.kugellager-shop.net/acb3645-30x41x6-5-36-45-steuersatz-kugellager.html
bzw. Edelstahl-Ausführung: https://www.kugellager-shop.net/edelstahl-rostfrei-steuersatz-kugellager-30x41x6-5-36-45.html
HINWEIS: Bis Baujahr 2010 benötigt das MADONE und ggf. Domane folgendes Lager, bitte messen Sie im Zweifel nach: https://www.kugellager-shop.net/acb537s-hd1448s-trek-281819-steuersatzlager-53mm.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB4051K abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB4051K folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*51*6,5 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 36°)
2. Kugellager Außendurchmesser 51 mm (Winkel 36°)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
