ACB-41K / ACB41K 41x6.5x36° (Alternativ zu BAA0925A / BAA1130)

Datenblatt zur Type ACB-41K / ACB41K 41x6.5x36° (Alternativ zu BAA0925A / BAA1130) (Kugellager für Steuersatz / Lenkkopflager)

Abmessungen und Toleranzen d = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm.

Lagerluft und Axialspiel Die Type ACB-41K / ACB41K 41x6.5x36° (Alternativ zu BAA0925A / BAA1130) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type ACB-41K / ACB41K 41x6.5x36° (Alternativ zu BAA0925A / BAA1130) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB41K Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 3550 N Statische Tragzahl [radial]: 2640 N 2. ACB41K EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 3017.5 N Statische Tragzahl [radial]: 2455.2 N 3. ACB41K Industriequalität / Standard: Dynamische Tragzahl [radial]: 2840 N Statische Tragzahl [radial]: 2376 N 4. SS / S / W ACB41K Edelstahl rostfrei Dynamische Tragzahl [radial]: 2485 N Statische Tragzahl [radial]: 2112 N 5. KER / CE ACB41K Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2023.5 N Statische Tragzahl [radial]: 1610.4 N 6. FC ACB41K MAX / VRS ** Dynamische Tragzahl [radial]: 4437.5 N Statische Tragzahl [radial]: 4752 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB41K Dynamische Tragzahl [radial]: 2307.5 N Statische Tragzahl [radial]: 2112 N * (Hinweis: Keramik Kugellager ACB41K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB41K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB ACB41K sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYACB41K 2RS. ** (Hinweis: Vollkugellager ACB41K haben die maximale Anzahl an Kugeln ( ACB41K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB41K VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB41K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB41K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type ACB-41K / ACB41K 41x6.5x36° (Alternativ zu BAA0925A / BAA1130) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

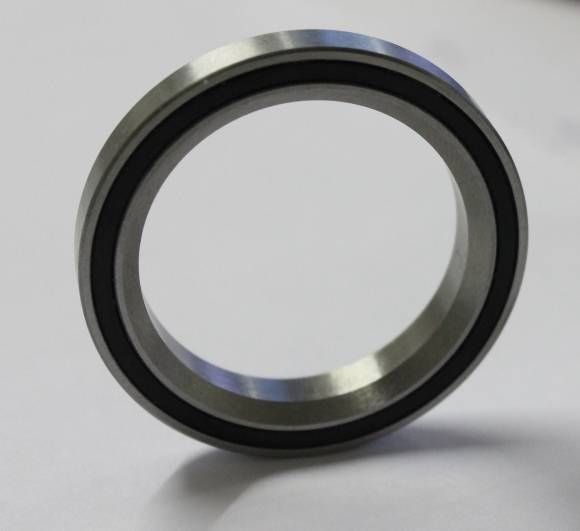

ACB-41K / ACB41K 41x6.5x36° für 1-1/8" Steuersatz Kugellager / Durchmesser 41 mm (ACB = Angular Contact Bearing = Schrägkugellager)

Maße 30,15x41x6,5 mm (Innen x Außen x Breite) - Winkel 36°/45° = Fase 36/45



- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).

- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).

- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 46,52-6X / JIS B 1514-6X.

-  Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.

- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager ACB-41K nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 6,5 mm.

- Gefertigt aus hochreinem und gehärtetem 100Cr6 Wälzlagerstahl mit Chrom-Legierung, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.



Einsatzgebiet u.a. Cane Creek 41 mm Headset BAA0925A AER und BAA1130 / S-3 / S-3 Plus 5 / IS-3 / ZS-3 / IS-2 / ZS-2 und FSA ORBIT Z und Z1.5R

(Achtung: Dort gibt es auch ein Lager mit 45°/45° Winkel, dieses ist jedoch 36/45 Grad!)



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB-41K 2RS / ACB-41KRS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB-41K 2RS / ACB-41KRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

ACB-41KRS1 / ACB-41K-2RS1 / ACB-41K2RS1 / ACB-41K-RS1

Umschlüsselung FAG / INA:

ACB-41KRSR / ACB-41K-2RSR / ACB-41K2RSR / ACB-41K-RSR

Umschlüsselung NSK:

ACB-41KDU / ACB-41K-DDU / ACB-41KDDU / ACB-41K-DU

Umschlüsselung NTN:

ACB-41KLU / ACB-41K-LLU / ACB-41KLLU / ACB-41K-LU

Umschlüsselung SNR / EZO / NKE:

ACB-41KE / ACB-41K-EE / ACB-41KEE / ACB-41K-E

Sonstige alternative Bezeichnungen:

ACB-41K 41x6.5x45° bzw. ACB41K 41x6.5x45° (diese Angaben sind jedoch falsch; aber häufig anzutreffen; korrekt mit Angabe Winkel 36°)
-
