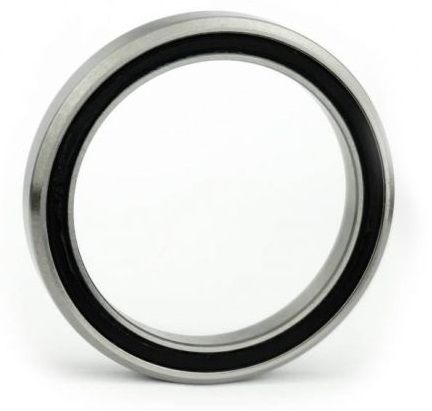

ACB458H6.5 45/45° (45.8/36.8/6.5/45°ECO - u.a. Specialized Future Shock Headset)
Kugellager für Steuersatz / Lenkkopflager - 36.8x45.8x6.5 mm (bzw. 45.8x36.8x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 458H6.5
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27696
12,50 €
10,50 €
| Menge | Preis je |
|---|---|
| 2 + | 11,50 € 9,66 € |
| 10 + | 10,50 € 8,82 € |
| Artikelnummer | 27696 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 36.8 x 45.8 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 36.8 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 45.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,8 |
| Breite (Zoll) | 0,255 |
Datenblatt zur Type ACB458H6.5 45/45° (45.8/36.8/6.5/45°ECO - u.a. Specialized Future Shock Headset) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 36.8 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 36.79 mm bis max. 36.8 mm. D = Außendurchmesser: 45.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 45.791 mm bis max. 45.8 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 36.8x45.8x6.5 mm / 36.8x45.8x6.5mm (Innen x Außen x Breite) bzw. 45.8x36.8x6.5 mm / 45.8x36.8x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.68 cm, Außendurchmesser = 4.58 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type ACB458H6.5 45/45° (45.8/36.8/6.5/45°ECO - u.a. Specialized Future Shock Headset) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB458H6.5 45/45° (45.8/36.8/6.5/45°ECO - u.a. Specialized Future Shock Headset) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 458H6.5 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 458H6.5 EMQ (Elektromotoren Qualität): 3. 458H6.5 Industriequalität / Standard: 4. SS / S / W 458H6.5 Edelstahl rostfrei 5. KER / CE 458H6.5 Keramiklager Si3N4 / ZRO2* 6. FC 458H6.5 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 458H6.5 * (Hinweis: Keramik Kugellager 458H6.5 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 458H6.5 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 458H6.5 haben die maximale Anzahl an Kugeln ( 458H6.5 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 458H6.5VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR458H6.5 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC458H6.5 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB458H6.5 45/45° (45.8/36.8/6.5/45°ECO - u.a. Specialized Future Shock Headset) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB458H6.5 (= GPBHS454545865 / 45.8/36.8/6.5/45°ECO) - 1-1/4“ Steuersatz Kugellager (1-1-4 Zoll)
- Beidseitig mit starker Kontaktdichtung
- Wartungsfrei gefettet
- Abmessung: 36.8x45.8x6.5 mm (Innen x Außen x Breite) bzw. 45.8x36.8x6.5 mm (Außen x Innen x Breite)
- Winkel 45°/45° (Am Innen- und Außenring)
Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike für Specialized Roubaix / Specialized Ruby / Specialized Diverge / Specialized Futureshock / Specialized Future Shock (Future Dämpfer/Federung) - Hauptsächlich Baujahr 2017+ (bitte messen Sie Ihr altes Lager nach, falls Sie nicht sicher sind)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB458H6.5 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB458H6.5 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 36.8*45.8*6.5 mm / 36.8x45.8x6.5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) - Teilweise auch angegeben als 45,8x36,8x6.5 mm
1. Kugellager Innendurchmesser 36.8 mm (Winkel 45°)
2. Kugellager Außendurchmesser 45.8 mm (Winkel 45°)
3. Kugellager Breite 6.5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Specialized Future Shock Headset Upper/Lower 45.8Odx36.8Idx6.5 mm Steuersatzlager 45.80dx36.8Idx6.5 45.80dx36.8ldx6.5 45.8Odx36.8ldx6.545.8/36.8/6.5/45° SUJ-2
