ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8") u.a. für GIANT Reign e+0 eBike
Kugellager für Steuersatz / Lenkkopflager - 50x61.9x8 mm (bzw. 61.9x50x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB619
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
ACB619H8K
16,90 €
14,20 €
| Menge | Preis je |
|---|---|
| 4 + | 16,00 € 13,45 € |
| 10 + | 14,95 € 12,56 € |
| Artikelnummer | ACB619H8K |
|---|---|
| Hersteller | CQ |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 50 x 61.9 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 50 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 61.9 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 2,437008 |
| Breite (Zoll) | 0,314961 |
Datenblatt zur Type ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8") u.a. für GIANT Reign e+0 eBike (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 50 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 49.99 mm bis max. 50 mm. D = Außendurchmesser: 61.9 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.889 mm bis max. 61.9 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 50x61.9x8 mm / 50x61.9x8mm (Innen x Außen x Breite) bzw. 61.9x50x8 mm / 61.9x50x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 5 cm, Außendurchmesser = 6.19 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8") u.a. für GIANT Reign e+0 eBike hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8") u.a. für GIANT Reign e+0 eBike entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB619 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB619 EMQ (Elektromotoren Qualität): 3. ACB619 Industriequalität / Standard: 4. SS / S / W ACB619 Edelstahl rostfrei 5. KER / CE ACB619 Keramiklager Si3N4 / ZRO2* 6. FC ACB619 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB619 * (Hinweis: Keramik Kugellager ACB619 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB619 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB619 haben die maximale Anzahl an Kugeln ( ACB619 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB619VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB619 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB619 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8") u.a. für GIANT Reign e+0 eBike als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
ACB619H8K 36°/45° (Alt. FSA TH MR229 36/45° 1-1/8" 1.8")
- Bauart: Wälzlager - Kugellager - ACB Bearing = Schrägkugellager - Kugellager für Steuersatz (Steuersatzlager / Lenkkopflager)
- Abmessung Innen x Außen x Breite = 50x61,9x8 mm (häufig falsch abgelesen als 50x62x8 mm)
- Abmessung Außen x Innen x Breite = 61,9x50x8 mm (häufig falsch abgelesen als 62x50x8 mm)
- Für 1-1/8" = 1.8" = 1-1-8 Zoll Inch
- Nachsetzzeichen K = Winkel Innen/Außen 36°/45°
- Nylonkäfig
- Mobilgrease XHP222 Fett von ExxonMobil
- 100Cr6 gehärteter Wälzlagerstahl
Einsatzgebiet u.a. unteres Steuersatz Kugellager ("Lower Headset Bearing") u.a. für GIANT Reign e+0 eBike - Alternative Bezeichnungen u.a. FSA TH-MR229 teilweise geschrieben als TH MR2291-1/8" 36/45° und GPBHS364561980
Hinweis: Wie bestimme ich die Maße?

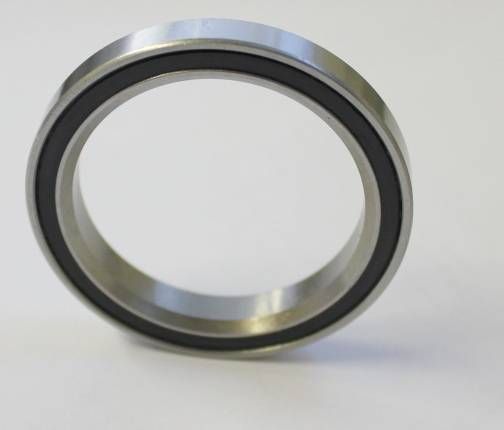

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB619H8K abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TH MR229 1.8" 36/45 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 37*49*6.5 mm.
1. Kugellager Innendurchmesser 50 mm (Winkel 36°)
2. Kugellager Außendurchmesser 61.9 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Die Abmessungen von dem Steuersatz Kugellager werden häufig falsch abgelesen mit 50x62x8 mm bzw. 62x50x8 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Alternativ zu TH Industries FSA TH MR 229 MR229 1-1/8" 1.8"-
