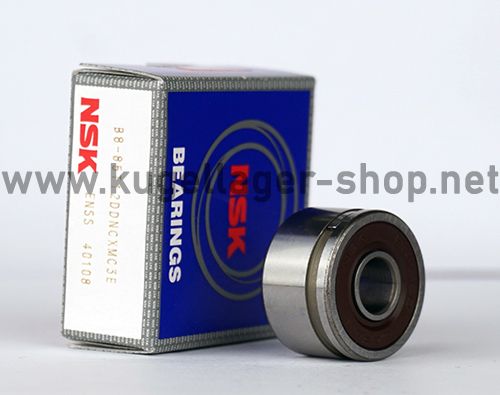

B8-85D NSK Japan / B8-85T12DDNCXMC3E NSK - Sonderlager für Lichtmaschine
Rillenkugellager - 8x23x14 mm (bzw. 23x8x14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: B8-85D
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29422
17,00 €
14,29 €
| Menge | Preis je |
|---|---|
| 4 + | 15,81 € 13,29 € |
| 10 + | 14,96 € 12,57 € |
| Artikelnummer | 29422 |
|---|---|
| Hersteller | NSK |
| Zolltarifnummer | 84821010 |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 23 x 14 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 23 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3149606299 |
| Außendurchmesser (Zoll) | 0,905511811 |
| Breite (Zoll) | 0,5511811024 |
Datenblatt zur Type B8-85D NSK Japan / B8-85T12DDNCXMC3E NSK - Sonderlager für Lichtmaschine (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 23 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 22.992 mm bis max. 23 mm. B = Breite: 14 mm (zur Breite = 14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x23x14 mm / 8x23x14mm (Innen x Außen x Breite) bzw. 23x8x14 mm / 23x8x14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.3 cm , Breite = 1.4 cm. |
Lagerluft und AxialspielDie Type B8-85D NSK Japan / B8-85T12DDNCXMC3E NSK - Sonderlager für Lichtmaschine hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type B8-85D NSK Japan / B8-85T12DDNCXMC3E NSK - Sonderlager für Lichtmaschine entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. B8-85D Automotive Qualität (Marken: SKF/FAG/NSK): 2. B8-85D EMQ (Elektromotoren Qualität): 3. B8-85D Industriequalität / Standard: 4. SS / S / W B8-85D Edelstahl rostfrei 5. KER / CE B8-85D Keramiklager Si3N4 / ZRO2* 6. FC B8-85D MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC B8-85D * (Hinweis: Keramik Kugellager B8-85D in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C B8-85D Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager B8-85D haben die maximale Anzahl an Kugeln ( B8-85D MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung B8-85DVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRB8-85D 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCB8-85D 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type B8-85D NSK Japan / B8-85T12DDNCXMC3E NSK - Sonderlager für Lichtmaschine als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
B8-85T12DDNCXMC3E Schrägkugellager - 8 x 23 x 14 mm (ID x AD x B) - B8-85D Kugellager Sonderlager
HINWEIS: Das Lager B8-85T12DDNCXMC3E NSK ist ein zweireihiges Schrägkugellager, das radiale und axiale Lasten in beide Richtung aufnimmt. Das Lager hat keine spezifische Einbaurichtung.
- Bauart: Wälzlager - Wälzlager - Kugellager doppelreihig/ zweireihig mit Nut am Außenring, verbesserte Nut-Dichtung
- Zolltarifnummer: 84821010
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Teilenummern u.a. FORD E7GZ-10A304-A und MITSUBISHI S930P63670. Alternative Bezeichnung Teilenummern OEM: 23120-20P10, MD611928, B612-18-W36, 31111-P08-J02.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 8x23x14 mm
- Abmessung Außen x Innen x Breite: 23x8x14 mm
Dieses Lager wird in sehr vielen KFZ mit unterschiedlichen Teilenummern verbaut. Nachfolgend finden Sie eine Liste, bitte prüfen Sie jedoch vorher Ihr altes Lager, um einen Irrtum auszuschließen:
Hinweis: Wie bestimme ich die Maße?
B8-85D abweichen)Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die B8-85T12DDNCXMC3E NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*23*14 mm.
Rillenkugellager Innendurchmesser 8 mm
Rillenkugellager Aussendurchmesser 23 mm
Rillenkugellager Breite 14 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager B8-85T12DDNCXMC3E also 23*8*14 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: NSK Deutschland GmbHAdresse: Harkortstrasse 15, Ratingen, 40880, DE
E-Mail: info-de@nsk.com
Tel.: +49 21024810
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
