BK1312 INA
Nadellager / Nadelhülse - 13x19x12 mm (bzw. 19x13x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: BK1312
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26274
4,15 €
3,49 €
| Menge | Preis je |
|---|---|
| 4 + | 3,94 € 3,31 € |
| 10 + | 3,74 € 3,14 € |
| Artikelnummer | 26274 |
|---|---|
| Hersteller | INA |
| EAN | 4012802419429 |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 13 x 19 x 12 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 13 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5118110236 |
| Außendurchmesser (Zoll) | 0,7480314961 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type BK1312 INA (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 13 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 12.993 mm bis max. 13 mm. D = Außendurchmesser: 19 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 13x19x12 mm / 13x19x12mm (Innen x Außen x Breite) bzw. 19x13x12 mm / 19x13x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.3 cm, Außendurchmesser = 1.9 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type BK1312 INA hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type BK1312 INA entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. BK1312 Automotive Qualität (Marken: SKF/FAG/NSK): 2. BK1312 EMQ (Elektromotoren Qualität): 3. BK1312 Industriequalität / Standard: 4. SS / S / W BK1312 Edelstahl rostfrei 5. KER / CE BK1312 Keramiklager Si3N4 / ZRO2* 6. FC BK1312 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC BK1312 * (Hinweis: Keramik Kugellager BK1312 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C BK1312 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager BK1312 haben die maximale Anzahl an Kugeln ( BK1312 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung BK1312VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRBK1312 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCBK1312 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type BK1312 INA als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

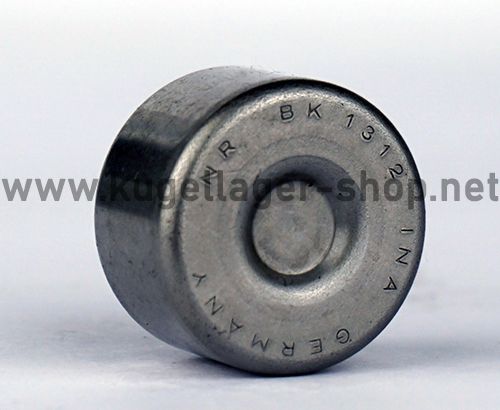

BK1312 INA Nadelbüchse 13x19x12 mm - BK 1312 Nadelhülse / Nadellager mit geschlossenem Ende (einseitig)
- Bauart: Wälzlager - Wälzlager - Nadellager / Nadelhülse (Nadelrollenlager- Nadelhülsenlager) - Nadelbuchse / Nadelbüchse nach DIN 618 / ISO 3245
- Marke: INA (FAG/Schaeffler Gruppe) / Zolltarifnummer: 84824000
- Automotive Qualität für höchste Ansprüche und Verschleißfestigkeit.
- Die Nadelhülse ist auf einer Seite komplett geschlossen, auf der anderen Seite offen ohne Dichtung.
- Die Nadelbuchse (Nadellager mit geschlossenem Ende) BK 1312 kann kombiniert werden mit den Innenringen IR 10x13x12.5 und LR 10x13x12.5 mm. Auf Anfrage verfügbar.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 13x19x12 mm
- Abmessung Außen x Innen x Breite: 19x13x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadelbüchse BK 1312 abweichen)
Messen Sie die Nadelbüchse mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die BK1312 INA wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 13*19*12 mm.
INA Nadellager - Nadelbüchse Innendurchmesser 13 mm
INA Nadellager - Nadelbüchse Aussendurchmesser 19 mm
INA Nadellager - Nadelbüchse Breite 12 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager BK1312-A also 19*13*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: Schaeffler Technologies AG & Co. KGAdresse: Industriestraße 1-3, Herzogenaurach, 91074, DE
E-Mail: info.de@schaeffler.com
Tel.: +49 9132 82-0
Sicherheitshinweise
- Aufgrund des geringen Durchmessers besteht eine Verschluckungsgefahr, welche zu Erstickung führen kann. Halten Sie das Produkt unbedingt von Kindern fern.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
