BK1516-A INA
Nadellager / Nadelhülse - 15x21x16 mm (bzw. 21x15x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: BK1516
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27534
5,60 €
4,71 €
| Menge | Preis je |
|---|---|
| 4 + | 5,32 € 4,47 € |
| 10 + | 5,04 € 4,24 € |
| Artikelnummer | 27534 |
|---|---|
| Hersteller | INA |
| EAN | 4012802471359 |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 21 x 16 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 21 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,5905511811 |
| Außendurchmesser (Zoll) | 0,8267716535 |
| Breite (Zoll) | 0,6299212598 |
Datenblatt zur Type BK1516-A INA (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 21 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 20.992 mm bis max. 21 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x21x16 mm / 15x21x16mm (Innen x Außen x Breite) bzw. 21x15x16 mm / 21x15x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.1 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type BK1516-A INA hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type BK1516-A INA entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. BK1516 Automotive Qualität (Marken: SKF/FAG/NSK): 2. BK1516 EMQ (Elektromotoren Qualität): 3. BK1516 Industriequalität / Standard: 4. SS / S / W BK1516 Edelstahl rostfrei 5. KER / CE BK1516 Keramiklager Si3N4 / ZRO2* 6. FC BK1516 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC BK1516 * (Hinweis: Keramik Kugellager BK1516 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C BK1516 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager BK1516 haben die maximale Anzahl an Kugeln ( BK1516 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung BK1516VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRBK1516 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCBK1516 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type BK1516-A INA als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

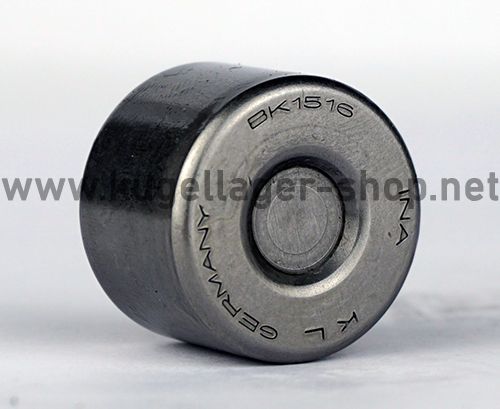

BK1516-A INA Nadelbüchse 15x21x16 mm - BK 1516 Nadelhülse / Nadellager mit geschlossenem Ende (einseitig)
- Bauart: Wälzlager - Wälzlager - Nadellager / Nadelhülse (Nadelrollenlager- Nadelhülsenlager) - Nadelbuchse / Nadelbüchse nach DIN 618 / ISO 3245
- Marke: INA (FAG/Schaeffler Gruppe) / Zolltarifnummer: 84824000
- Automotive Qualität für höchste Ansprüche und Verschleißfestigkeit.
- Die Nadelhülse ist auf einer Seite komplett geschlossen, auf der anderen Seite offen ohne Dichtung.
- Die Nadelbuchse (Nadellager mit geschlossenem Ende) BK 1516 kann kombiniert werden mit dem Innenring IR 12x15x16.5 und den Dichtringen G 15x21x3 mm und SD 15x21x3 mm. Auf Anfrage verfügbar.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 15x21x16 mm
- Abmessung Außen x Innen x Breite: 21x15x16 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadelbüchse BK 1516 abweichen)
Messen Sie die Nadelbüchse mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die BK1516-A INA wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*21*16 mm.
INA Nadellager - Nadelbüchse Innendurchmesser 15 mm
INA Nadellager - Nadelbüchse Aussendurchmesser 21 mm
INA Nadellager - Nadelbüchse Breite 16 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager BK1516-A also 21*15*16 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
