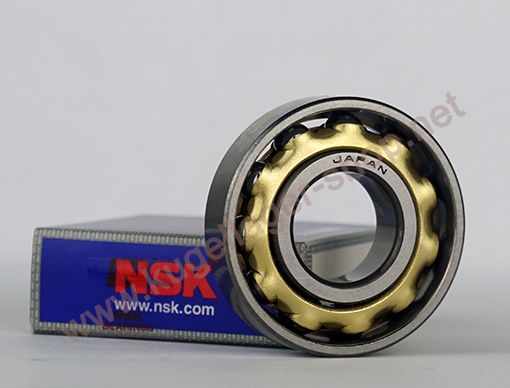

BO17 NSK (Schulterkugellager mit Messingkäfig - Made in Japan)
Schulterkugellager - 17x44x11 mm (bzw. 44x17x11 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: Schulterlager-L
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25009
17,95 €
15,08 €
| Menge | Preis je |
|---|---|
| 4 + | 16,95 € 14,24 € |
| 10 + | 15,95 € 13,40 € |
| Artikelnummer | 25009 |
|---|---|
| Hersteller | NSK |
| EAN | 0029176413018 |
| Zolltarifnummer | 84821090 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 44 x 11 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 44 |
| Außendurchmesser Toleranz | +0.011 / -0 mm |
| Breite (mm) | 11 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,73228 |
| Breite (Zoll) | 0,433071 |
Datenblatt zur Type BO17 NSK (Schulterkugellager mit Messingkäfig - Made in Japan) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 44 mm ( +0.011 / -0 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 44.011 mm bis max. 44 mm. B = Breite: 11 mm (zur Breite = 11 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x44x11 mm / 17x44x11mm (Innen x Außen x Breite) bzw. 44x17x11 mm / 44x17x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4.4 cm , Breite = 1.1 cm. |
Lagerluft und AxialspielDie Type BO17 NSK (Schulterkugellager mit Messingkäfig - Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type BO17 NSK (Schulterkugellager mit Messingkäfig - Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. Schulterlager-L Automotive Qualität (Marken: SKF/FAG/NSK): 2. Schulterlager-L EMQ (Elektromotoren Qualität): 3. Schulterlager-L Industriequalität / Standard: 4. SS / S / W Schulterlager-L Edelstahl rostfrei 5. KER / CE Schulterlager-L Keramiklager Si3N4 / ZRO2* 6. FC Schulterlager-L MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC Schulterlager-L * (Hinweis: Keramik Kugellager Schulterlager-L in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C Schulterlager-L Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager Schulterlager-L haben die maximale Anzahl an Kugeln ( Schulterlager-L MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung Schulterlager-LVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSchulterlager-L 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSchulterlager-L 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type BO17 NSK (Schulterkugellager mit Messingkäfig - Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schulterlager BO17 NSK (Schulterkugellager BO17) nach DIN615 - Maße 17x44x11 mm mit Messingkäfig
- Marke: NSK (Made In Japan) / (Teilenummer NSK BO17 41030 - 90128) / EAN: 0029176413018 (Französische EAN 3663952226651 Roulement à Billes BO17- NSK - 17x44x11 mm)
- Bauart: Wälzlager - Kugellager - Schulterkugellager
- Dynamische Tragzahl 7350 N / Statische Tragzahl 1500 N / Grenzdrehzahl bei Ölschmierung 19.000 U/min (Fettschmierung: 17.000 U/Min) / Gewicht ca. 80 g
- BO17 Lager mit 11 Kugeln (erhöhte dynamische und statische Lasten gegenüber BO17 Lager 10 Kugeln / 9 Kugeln (alte Generationen)
- Abmessung Innen x Außen x Breite: 17x44x11 mm
- Abmessung Außen x Innen x Breite: 44x17x11 mm
- Schulterlager (oder: Schulterkugellager) werden auf Englisch "Magneto Bearings" genannt. Schulterkugellager haben im Gegensatz zu Rillenkugellagern ein spezielles radiales Lagerspiel von 30-60 um (Serien E / L / BO) und 10-50 um (Serie EN). Eine weitere Besonderheit von Schulterlagern der Serien E / L / BO ist, dass der Außendurchmesser eine Toleranz im Plusbereich hat (bei Rillenkugellagern im Minusbereich - bei Schulterlagern der Serie EN ist die Toleranz auch im Minusbereich)
- Automotive Qualität der Ausführung NSKHPS (= High Performance Standard Bearings) für höchste Ansprüche und geeignet für sicherheitsrelevante Anwendungen z.B. im KFZ Bereich
Anwendungen u.a.
BO17 Lager werden unter anderem als Lager für Kurbelwelle verwendet. Sie werden u.a. als Kurbelwellenlager / Kugellager für Kurbelwelle von Moped / Mofa u.a. von:
- Sachs (Bee 50, KX 50 (und KX-5 50), Eagle, Limbo 50, 49er (50), MadAss 50, Raggae 50, Little Devil 50, Optima 50 , Squab 50, Splinter 50, SR-50/80 Samba, Speedforce 50, Swing 50, SX 50 und ZX50)
- Kreidler (z.B. Kreidler Van Veen Race, Florett 50-80 LF, RM, LH, RS, XL, RMC, E, L und City)
- Puch DS60R - VS50R - VZ50R - DS50R - MC50 - Cobra 50 und 80, Imola 50 GX, Lido 50/80, M 50, DZ 50, Monza 50, MC, MV50, Ranger 50, MS, X50, VS50
- Hercules (SR-50 und SR-80 Samba, Optima 50, CV 50 und CV 80, KX-5-50, MK 40 und 50 sowie MK3/4-50, K-50, MP 1 + 2 + 4 -50, P1/3 50, SB1 + 2 + 3 + 5 - 50, RX9 80, Ultra 50 und 80, Swing 50, XE 5/9 -50/80, Supra 50, ZX1-50) genutzt.
Dort sind häufig alte SLF BO17 YP 171115 Germany BO17 Lager mit 10 Kugeln verbaut. Diese können mit den NSK 11 Kugel Lagern ersetzt werden, die 11 Kugeln haben eine erhöhte Tragfähigkeit.
- Hinweis: Schulterlager sind keine Rillenkugellager, trotzdem werden die Lager häufig als BO17 Kugellager bezeichnet. Es handelt sich jedoch um dreiteilige, zerlegbare Lager. Die Kugeln sind fest im Käfig verspannt und werden auf dem Innenring durch den Käfig (typischerweise Messingkäfige) in Position gehalten und der Außenring kann darauf aufgesetzt werden. Die Lager haben die selbe Zolltarifnummer wie Rillenkugellager gleicher größe: 84821090.
- Die Schulterlager BO17 sind offen (ohne Abdeckung/Dichtung) und ungefettet
- Alternative Bezeichnungen: Alte Chargen von SKF BO17 Lagern werden aktuell nicht mehr im SKF Katalog gelistet (siehe weiter unten Details dazu). Diese können mit den NSK Lagern ersetzt werden, auch wenn die SKF Lager 9 Kugeln haben, die NSK jedoch 11 (selten auch BO17 Lager mit 10 Kugeln). Die Last verteilt sich bei der Ausführung mit 11 Kugeln mehr und die Lager sind entsprechend sehr langlebig. Da die SKF BO17 Lager Kunststoffkäfige (T Pertinax, was eine art Kunstharz ist) haben, können diese - wenn es sich um eine sehr alte Charge handelt - ggf. nicht mehr genutzt werden, da der Kunststoff mit der Zeit porös wird.
Weitere alternative Bezeichnungen sind:
-
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
BO17 Lager SKF sind aktuell nicht mehr im Katalog von SKF gelistet. Es gibt ggf. noch alte Restposten. Die Lager haben dann jedoch keinen Messingkäfig, sondern einen Kunststoffkäfig. Sollte es sich um eine sehr alte Charge handeln, könnte der Kunststoffkäfig bereits porös sein und das Lager kann ggf. nicht mehr verwendet werden. Die Lager in diesem Angebot von NSK haben einen Messingkäfig und stammen aus neuester Fertigung.
Umschlüsselung FAG / INA:
FAG BO17-TVP 171013321 sind Lager mit Kunststoffkäfig und werden aktuell nicht mehr im Medias Katalog der FAG gelistet. Vermutlich werden diese Lager aktuell nicht mehr produziert. Alte Chargen mit Kunststoffkäfig sollten genau geprüft werden, da das Material mit der Zeit spröde wird und die Lager ggf. nicht mehr eingesetzt werden können.
Umschlüsselung NSK:
Das Schulterlager BO17 von NSK wird manchmal fälschlicherweise als E17 / E17 NSK bezeichnet. Die E-Serie von NSK hat jedoch kein Schulterlager mit den Abmessungen des BO17 Lagers von 44x17x11 mm. Diese geht nur von E4-E15 und von E19-E20. Dazwischen gibt es EN Lager, welche jedoch andere Abmessungen und auch andere Toleranzen haben.
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
B017 SchulterlagerBO17.TVP SLF Germany mit Nylonkäfig (dieses Angebot mit Messingkäfig) - die Kugelanzahl der SLF Lager ist uns aktuell nicht bekannt. Die NSK Lager haben 11 Kugeln.
