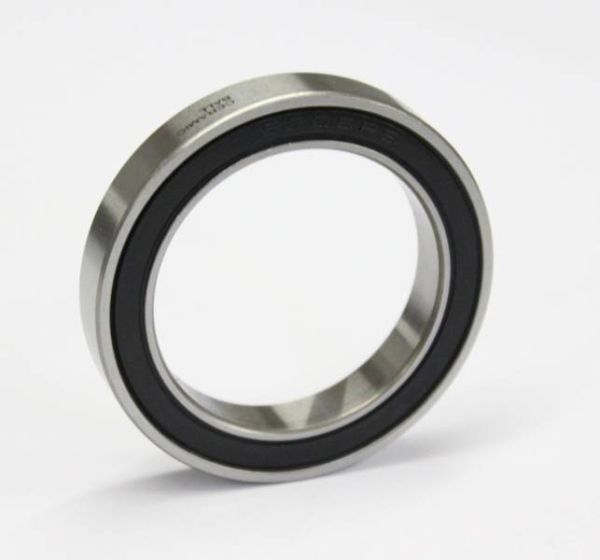

CB-6806 2RS (Stahlringe / CB = Ceramic Balls - Keramikkugeln)
Rillenkugellager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6806
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25793-B
13,80 €
11,60 €
| Menge | Preis je |
|---|---|
| 4 + | 13,00 € 10,92 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 25793-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager mit Keramikkugeln |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type CB-6806 2RS (Stahlringe / CB = Ceramic Balls - Keramikkugeln) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type CB-6806 2RS (Stahlringe / CB = Ceramic Balls - Keramikkugeln) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type CB-6806 2RS (Stahlringe / CB = Ceramic Balls - Keramikkugeln) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6806 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6806 EMQ (Elektromotoren Qualität): 3. 6806 Industriequalität / Standard: 4. SS / S / W 6806 Edelstahl rostfrei 5. KER / CE 6806 Keramiklager Si3N4 / ZRO2* 6. FC 6806 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6806 * (Hinweis: Keramik Kugellager 6806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6806 haben die maximale Anzahl an Kugeln ( 6806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6806 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type CB-6806 2RS (Stahlringe / CB = Ceramic Balls - Keramikkugeln) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager CB-6806 2RS - 30x42x7mm (CB = Ceramic Ball - Kugeln aus Si3N4 Silicium Nitrid) und extra robustem Nylon-Käfig (NY/TN/TVP/TVH)
Sehr leichtläufiges Lager mit Si3N4 Kugeln für hohe Belastung und schnelle Drehzahl. Beidseitig Dichtscheiben (wasserdicht und staubdicht) 2RS-2RS1-2RSR-LLU-DDU. Trotz hoher Dichtwirkung laufen die Lager sehr leicht und genau.
Zur Geräuschminderung und Verschleißschutz sind die Lager mit einem Hochleistungsfett wartungsfrei geschmiert.
Hinweis zu Alternativen:
- Wir bieten dieses Lager auch mit sehr leichtläufigen Dichtscheiben von der Marke FSA an: https://www.kugellager-shop.net/fsa-6806-2rs-bb30-kugellager.html
- Wir bieten diesen Artikel außerdem auch mit Hochkontakt-Dichtscheiben an (schwergängiger, dafür sehr dicht, gut geeignet für Anwendungen, bei denen durch hohe Hebelwirkung kein Leichtlauf notwendig ist, das Lager jedoch gut gegenüber Staub / Schmutz / Spritzwasser / Schlamm etc. geschützt sein muss): https://www.kugellager-shop.net/fsa-6806-2rs-bb30-kugellager-hochkontakt.html oder alternativ hier: https://www.kugellager-shop.net/6806-2rs-bb30-pf30-kugellager-hochkontakt-dichtscheiben.html
- Wir bieten dieses Lager auch in Voll-Edelstahl Ausführung an: https://www.kugellager-shop.net/ss6806-ss61806-2rs-kugellager.html
Alternative Bezeichnungen für CB-6806 2RS:
Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: 6806-CB / CB6806RS / 6806RS-CB / / CB-6806 LLB / CB 6806-LLU
Hinweis: Einseitig gedichtete Lager CB-6806rs bzw. CB-6806 RS
Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht (in diesem Fall: 6806RS(, was zu Verwirrung führen kann. Bestellen Sie die CB-6806 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).
Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B=7 mm.
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager CB-6806 2RS wie folgt angegeben: 30*42*7 mm
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 42 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Mit zwei Dichtscheiben: CB-6806-2RS / CB-6806 2RSR / CB-6806-2RSR / CB-6806 2RS1 / CB-6806-2RS1 / CB-6806 LLU / CB-6806-LLU / CB-6806LLU - Häufige Fehlschreibweisen der Maße: 42x30x7 mm / 42 x 30 x 7 mm / 42*30*7 mm - Mit einer Dichtscheibe: CB-6806RS / C-
