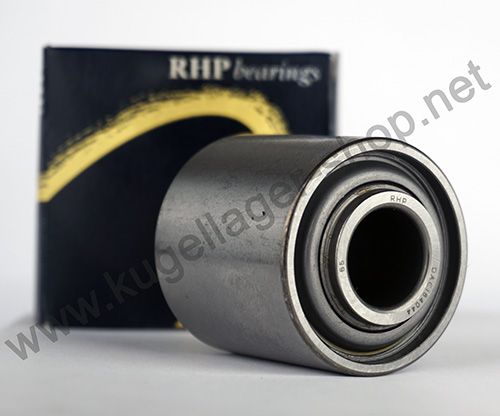

DAC164044 RHP / NSK (Zweirehiges Schrägkugellager - extra breit)
Schrägkugellager - 16.25x40x43.82 mm (bzw. 40x16.25x43.82 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: DAC16
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28648
20,00 €
16,81 €
| Menge | Preis je |
|---|---|
| 10 + | 18,00 € 15,13 € |
| Artikelnummer | 28648 |
|---|---|
| Hersteller | NSK |
| Bauart | Schrägkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 16.25 x 40 x 44 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 16.25 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 43.82 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,63976378 |
| Außendurchmesser (Zoll) | 1,5748 |
| Breite (Zoll) | 1,73228 |
Datenblatt zur Type DAC164044 RHP / NSK (Zweirehiges Schrägkugellager - extra breit) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 16.25 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.243 mm bis max. 16.25 mm. D = Außendurchmesser: 40 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.991 mm bis max. 40 mm. B = Breite: 43.82 mm (zur Breite = 43.82 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 16.25x40x43.82 mm / 16.25x40x43.82mm (Innen x Außen x Breite) bzw. 40x16.25x43.82 mm / 40x16.25x43.82mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.625 cm, Außendurchmesser = 4 cm , Breite = 4.382 cm. |
Lagerluft und AxialspielDie Type DAC164044 RHP / NSK (Zweirehiges Schrägkugellager - extra breit) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type DAC164044 RHP / NSK (Zweirehiges Schrägkugellager - extra breit) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. DAC16 Automotive Qualität (Marken: SKF/FAG/NSK): 2. DAC16 EMQ (Elektromotoren Qualität): 3. DAC16 Industriequalität / Standard: 4. SS / S / W DAC16 Edelstahl rostfrei 5. KER / CE DAC16 Keramiklager Si3N4 / ZRO2* 6. FC DAC16 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC DAC16 * (Hinweis: Keramik Kugellager DAC16 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C DAC16 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager DAC16 haben die maximale Anzahl an Kugeln ( DAC16 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung DAC16VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRDAC16 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCDAC16 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type DAC164044 RHP / NSK (Zweirehiges Schrägkugellager - extra breit) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
DAC 164044 RHP - Extrabreites, zweireihiges Schrägkugellager - Neue Generation mit verbesserter Dichtung gegenüber 2RSL Type
- Marke RHP (A member of the NSK Japan Group)
- Tragzahl dyn. 15 kN / stat. 9.25 kN

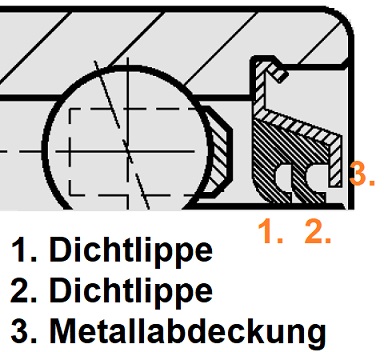

- Das Lager hat außen Metallabdeckungen für groben Schmutz und Innen eine aufvulkanisierte Gummidichtung mit 2 Lippen. Diese Dichtungsart schützt den Innenraum des Lagers optimal für Anwendungen mit grobem Schmutz und sehr feinem Staub.

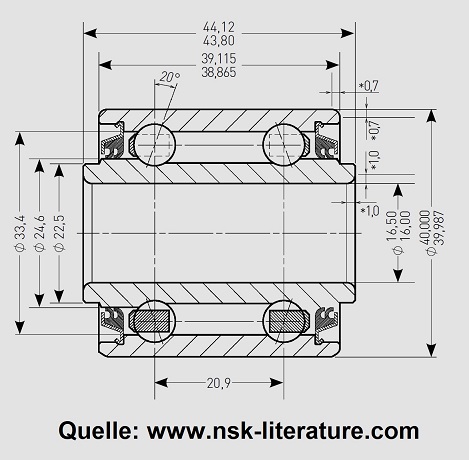

- Abmessung Innen x Außen x Breite: 16.256 x 40 x 44.12 (ohne Verlängerung: 39.12 mm)
Da das Lager ein Sonderteil ist, gibt es kein einheitliches Bezeichnungsschema. Das Lager ist Maßgleich zu
- Fafnir 5203KYY2
- Koyo DAC 164044-2RSL bzw. DAC164044-2RSL-CS16-KOYO (DAC 164044 2RSL CS16)
- John Deere AN212132 u. 35820094 in Landwirtschaftsmaschinen von Monosem 7140A, Great Plains 822-170C, Kinze GA6171, White 854003, John Deere AN212132, Case 324461A1, Amazone Y00513900, Gspardo F04100150R, Horsch 00240216 und Kuhn 81101640 Combiliner
- Maschio F04100150 in Landwirtschaftliche Sähmaschinen
- NSK DAC164044-ZZ-RHP
- BCA 5203 VVAN / 5203VVAN / 5203 KPP2 / 5203 KYY2
- KBS DAC 164044 2RS / DAC 164044 2RS
- Z&S SL 5203 2T
- Weitere Umschlüsselungen sind: DAC 164044-2RS - S66261 - GA6615 - 40-156 - 822-170C - 16*40*39.12 - 10161048 5203 - KYY2 5203 KPP2 - 324461A1A1 - AN 212132 - DAC164044-ZZ - 822-170C
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Schrägkugellager DAC164044 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für das Lager DAC 164044 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 16.25*40*44.12 mm.
RHP Schrägkugellager Innendurchmesser 16,25 mm
RHP Schrägkugellager Aussendurchmesser 40 mm
RHP Schrägkugellager Breite ohne Verlängerung 39,115 mm / mit Verlängerung 44,12 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
