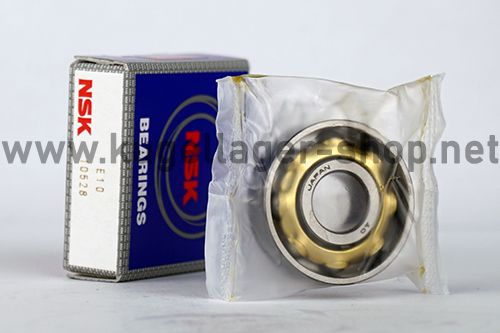

E10 NSK (Schulterlager mit Messingkäfig – Made in Japan)
Schulterkugellager - 10x28x8 mm (bzw. 28x10x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: E10
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25371
15,00 €
12,61 €
| Menge | Preis je |
|---|---|
| 4 + | 13,95 € 11,72 € |
| 10 + | 13,20 € 11,09 € |
| Artikelnummer | 25371 |
|---|---|
| Hersteller | NSK |
| Zolltarifnummer | 84821010 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 28 x 8 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 1,1023622047 |
| Breite (Zoll) | 0,3149606299 |
Datenblatt zur Type E10 NSK (Schulterlager mit Messingkäfig – Made in Japan) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x28x8 mm / 10x28x8mm (Innen x Außen x Breite) bzw. 28x10x8 mm / 28x10x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type E10 NSK (Schulterlager mit Messingkäfig – Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type E10 NSK (Schulterlager mit Messingkäfig – Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. E10 Automotive Qualität (Marken: SKF/FAG/NSK): 2. E10 EMQ (Elektromotoren Qualität): 3. E10 Industriequalität / Standard: 4. SS / S / W E10 Edelstahl rostfrei 5. KER / CE E10 Keramiklager Si3N4 / ZRO2* 6. FC E10 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC E10 * (Hinweis: Keramik Kugellager E10 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C E10 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager E10 haben die maximale Anzahl an Kugeln ( E10 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung E10VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRE10 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCE10 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type E10 NSK (Schulterlager mit Messingkäfig – Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
E10 Schulterlager - 10 x 28 x 8 mm (ID x AD x B) - E10-M Schulerkugellager
- Bauart: Wälzlager - Wälzlager - Kugellager - Schulterkugellager mit Messingkäfig, zerlegbar
- Zolltarifnummer: 84821010
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Das E10 Schulterlager von NSK hat bei Ölschmierung eine Grenzdrehzahl von 30.000 upm, bei Fettschmierung 24.000 upm. Das Lager hat einen Messingkäfig und ist wie alle E-Serie Schulterlager zerlegbar.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 10x28x8 mm
- Abmessung Außen x Innen x Breite: 28x10x8 mm
Dieses Lager wird in sehr vielen KFZ mit unterschiedlichen Teilenummern verbaut. Nachfolgend finden Sie eine Liste, bitte prüfen Sie jedoch vorher Ihr altes Lager, um einen Irrtum auszuschließen:
Hinweis: Wie bestimme ich die Maße?
E10-M abweichen)Messen Sie das Schulterlager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die E10 NSK wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*28*8 mm.
Schulterkugellager Innendurchmesser 10 mm
Schulterkugellager Aussendurchmesser 28 mm
Schulterkugellager Breite 8 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager E10 also 28*10*8 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
