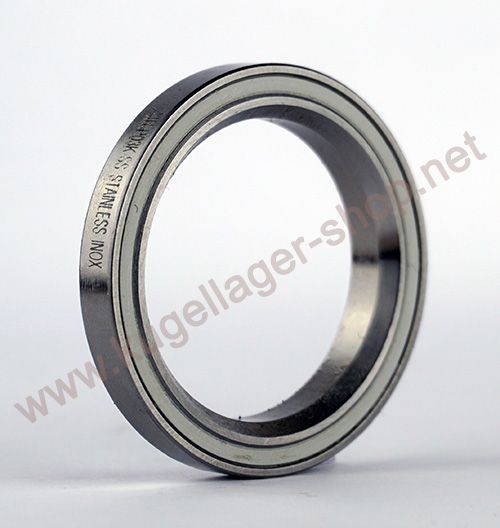

SS TH-873 1-1/8 36x45° (SS = Stainless Steel = Edelstahl rostfrei u.a. für ACROS IS52 ZS44)
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x6.5 mm (bzw. 41x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: TH873
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28111
23,00 €
19,33 €
| Menge | Preis je |
|---|---|
| 4 + | 20,00 € 16,81 € |
| Artikelnummer | 28111 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type SS TH-873 1-1/8 36x45° (SS = Stainless Steel = Edelstahl rostfrei u.a. für ACROS IS52 ZS44) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type SS TH-873 1-1/8 36x45° (SS = Stainless Steel = Edelstahl rostfrei u.a. für ACROS IS52 ZS44) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS TH-873 1-1/8 36x45° (SS = Stainless Steel = Edelstahl rostfrei u.a. für ACROS IS52 ZS44) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. TH873 Automotive Qualität (Marken: SKF/FAG/NSK): 2. TH873 EMQ (Elektromotoren Qualität): 3. TH873 Industriequalität / Standard: 4. SS / S / W TH873 Edelstahl rostfrei 5. KER / CE TH873 Keramiklager Si3N4 / ZRO2* 6. FC TH873 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC TH873 * (Hinweis: Keramik Kugellager TH873 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C TH873 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager TH873 haben die maximale Anzahl an Kugeln ( TH873 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung TH873VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRTH873 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCTH873 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS TH-873 1-1/8 36x45° (SS = Stainless Steel = Edelstahl rostfrei u.a. für ACROS IS52 ZS44) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Edelstahl rostfrei Ausführung 1-1/8" Steuersatz Kugellager; Alternativ zu:
TH873 / TH MR122 / PT-R408 / AC3041K-36
- Abmessungen: 30,15x41x6,5 mm (Innen x Außen x Breite)
- Winkel 36°/45°
- Ringe und Kugeln aus AISI440C Edelstahl rostfrei (SS = Stainless Steel)
- Käfig aus Polyamid (PA66 Nylon)
- Wartungsfrei gefettet und beidseitig gedichtet
Einsatzgebiet u.a.Cane Creek Headset: S-3 / S-3 Plus 5 / IS-3 / ZS-3 / IS-2 / ZS-2 und FSA ORBIT Z und Z1.5R, ORBIT I CUBE Editor 2012. Alternativ zu ACROS Artikel-Nr.: 48.02.601R1S-1.1_8 IS52 ZS44 Steuersatz - FSA MR 122 1-1/8" 36°x45°A1 / TH-873E.
(Achtung: Dort gibt es in manchen Jahrgängen auch ein Lager mit 45°/45° Winkel, dieses ist jedoch 36/45 Grad! Das Lager mit 45/45° hat die Bezeichnung MH-P03)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS TH-873 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS-TH-873 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.
1. Kugellager Innendurchmesser 30,15 mm (36° Winkel)
2. Kugellager Außendurchmesser 41 mm (45° Winkel)
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
