F6801-2RS-MAX-E / F6801E 2RSV MAX (Flansch und verlängerter Innenring)
Vollkugeliges Rillenkugellager - 12x23x6 mm (bzw. 23x12x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6801
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
FE6801-MAXE
6,70 €
5,63 €
| Menge | Preis je |
|---|---|
| 2 + | 6,00 € 5,04 € |
| 4 + | 5,50 € 4,62 € |
| 10 + | 5,00 € 4,20 € |
| Artikelnummer | FE6801-MAXE |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | EB: Flansch und Verlängerung auf derselben Seite |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 23 x 5/6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 23 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,905512 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type F6801-2RS-MAX-E / F6801E 2RSV MAX (Flansch und verlängerter Innenring) (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 23 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 22.992 mm bis max. 23 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x23x6 mm / 12x23x6mm (Innen x Außen x Breite) bzw. 23x12x6 mm / 23x12x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.3 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type F6801-2RS-MAX-E / F6801E 2RSV MAX (Flansch und verlängerter Innenring) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type F6801-2RS-MAX-E / F6801E 2RSV MAX (Flansch und verlängerter Innenring) entspricht nachfolgend der Nr. 6 Tragzahlen in der Ausführung: 1. 6801 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6801 EMQ (Elektromotoren Qualität): 3. 6801 Industriequalität / Standard: 4. SS / S / W 6801 Edelstahl rostfrei 5. KER / CE 6801 Keramiklager Si3N4 / ZRO2* 6. FC 6801 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6801 * (Hinweis: Keramik Kugellager 6801 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6801 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6801 haben die maximale Anzahl an Kugeln ( 6801 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6801VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6801 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6801 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type F6801-2RS-MAX-E / F6801E 2RSV MAX (Flansch und verlängerter Innenring) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
F6801-2RS-MAX-E / F6801E 2RSV MAX Kugellager mit Flansch am Außenring und verlängertem Innenring - vollkugelig MAX (Kugellager Außenringflansch / Flanschlager)
- Hinweis: Es handelt sich um ein vollkugeliges Lager für Stellen ohne volle Drehung wie Mountain-Bike Hinterbau Schwingen
- Beidseitig gedichtet und wartungsfrei gefettet
- Das Lager hat einen Flansch am Außenring welcher den Außendurchmesser um 2 mm vergrößert (von 21 auf 23 mm)
- Das Lager hat einen um 1 mm verlängerten Innenring, welcher die Breite von 5 auf 6 mm verlängert

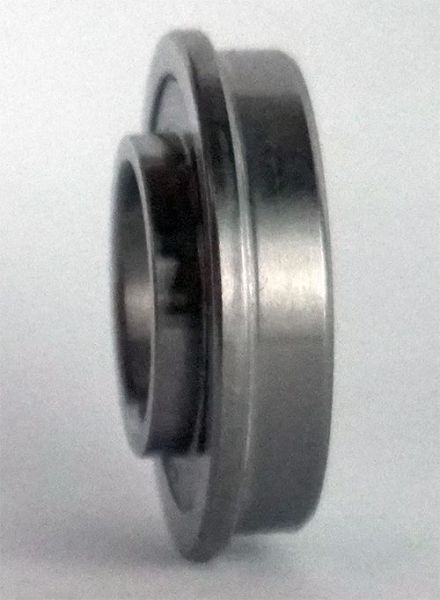

- WICHTIG: Flansch und Innenring-Verlängerung sind auf der selben Seite (siehe Bilder)
Abmessung ohne Flansch und Verlängerung: 12x21x5 mm (ID x AD x B) bzw. 21x12x5 mm
Abmessung mit 2 mm Flansch und 1 mm Verlängerung: 12x23x6 mm (Innen x Außen x Breite) bzw. 23x12x6 mm
Angabe auch: 12 x 21/23 x 5/6 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen F6801E 2RSV MAX abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die F6801 MAX 2RS-E folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*23*6 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 21 mm ohne Flansch bzw. 23 mm mit Flansch
3. Kugellager Breite 5 mm + 1 mm Verlängerung = 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
