Datenblatt zur Type FD6806 2RS / FD 6806 2RSV (Rillenkugellager)
Abmessungen und Toleranzen
d = Innendurchmesser: 30 mm ( +0 / -0.008 mm)
Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992
mm bis max. 30 mm.
D = Außendurchmesser: 44 mm ( +0 / -0.009 mm)
Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991
mm bis max. 44 mm.
B = Breite: 11 mm
(zur Breite = 11 mm liegen keine Toleranzwerte vor).
Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x44x11 mm / 30x44x11mm (Innen x Außen x Breite) bzw. 44x30x11 mm / 44x30x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3
cm, Außendurchmesser = 4.4
cm , Breite = 1.1
cm.
|
Lagerluft und Axialspiel
Die Type FD6806 2RS / FD 6806 2RSV hat die Lagerluft Klassifizierung: C0 (Standard) .
Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm
|
Tragzahlen (radial)
Lagerbelastbarkeit im Vergleich:
Die Type FD6806 2RS / FD 6806 2RSV entspricht nachfolgend der Nr. 2
Tragzahlen in der Ausführung:
1. 6806 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 4450 N
Statische Tragzahl [radial]: 3440 N
2. 6806 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3782.5
N
Statische Tragzahl [radial]: 3199.2
N
3. 6806 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3560
N
Statische Tragzahl [radial]: 3096
N
4. SS / S / W 6806 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 3115
N
Statische Tragzahl [radial]: 2752
N
5. KER / CE 6806 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2536.5
N
Statische Tragzahl [radial]: 2098.4
N
6. FC 6806 MAX / VRS **
Dynamische Tragzahl [radial]: 5562.5
N
Statische Tragzahl [radial]: 6192
N
7. Edelstahl Keramik Hybridlager SS-C / SS HC 6806
Dynamische Tragzahl [radial]: 2892.5
N
Statische Tragzahl [radial]: 2752
N
* (Hinweis: Keramik Kugellager 6806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6806 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6806 2RS.
** (Hinweis: Vollkugellager 6806 haben die maximale Anzahl an Kugeln ( 6806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6806VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
|
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type FD6806 2RS / FD 6806 2RSV als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

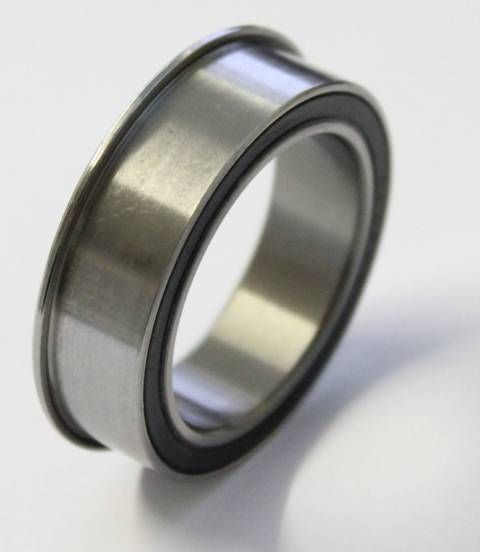

FD6806 2RS / MR FD6806 2RSV (= FD6806 2RS BB30 Press Fit) Flansch Kugellager u.a. für E13 Tretlager.
Maße: 41/44 x 30 x 11 mm
(Außendurchmesser / Außendurchmesser mit Flansch x Innendurchmesser x Breite)
aus chromlegiertem, gehärtetem Wälzlagerstahl 100Cr6 mit extra starkem Nylon-Käfig
Bei diesem Lager handelt es sich um eine Sonderanfertigung des Lagers 6806 2RS. Die Hauptabmessungen sind verändert (Normales 6806 Kugellager: 30x42x7 mm ggü. dem Kugellager mit Flansch FD6806 2RSV: 30 x 41 / 44 x 11 mm). Die erhöhte Breite des Lagers ermöglicht die Konzeptionierung des Lagers als ein sogenanntes doppelreihiges Rillenkugellager (Standard 6806 2RS: Einreihiges Rillenkugellager). So kann das Lager sehr viel höhere Kräfte aufnehmen und hat somit eine wesentlich längere Lebensdauer gegenüber dem Standardlager.
HINWEIS: Dieses Lager gibt es mit verschiedenen Breiten (die am Häufigsten verwendete ist 11 mm wie in diesem Angebot):
- Dieses Angebot mit FD6806 2RSV mit Abmessung 30 x 41/44 x 11 mm
- Mit Breite = 10,2 mm - FD6806 2RSV H10.20 - Abmessung Innen x Außen x Breite : 30 x 41/44 x 10.2 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rsv-h10-2-tretlager-kugellager-mit-flansch.html
- Mit Breite = 12,6 mm - FD6806 2RSV H12.60 mit Abmessung: 30 x 41/44 x 12.6 mm finden Sie hier: https://www.kugellager-shop.net/fd6806-2rsv-h12-6-tretlager-kugellager-mit-flansch.html
Einsatzgebiet u.a. als Tretlager für PF41 oder andere Fahrrad- bzw. Mountain Bike Kugellagern oder sonstige Anwendungen, bei welchen das Standardlager 6806 2RS zu gering dimensioniert ist.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen FD6806 2RS / FD6806 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die FD6806 2RS / FD6806 VRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30*41/44*11 mm.
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 41/44 mm (41 mm ohne Flansch / 44 mm mit Flansch)
3. Kugellager Breite 11 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-
Umschlüsselung FAG / INA:
-
Umschlüsselung NSK:
FD6806 DDU / FD6806DU
Umschlüsselung NTN:
FD6806 LLU / FD6806LU / FD6806 LLB / FD6806LB
Umschlüsselung SNR / EZO / NKE:
-
Sonstige alternative Bezeichnungen:
FD6806-V 2RS / FD6806 2RSV / FD6806 2RS / FD6806 2RS / FD6806V 2RS / FD68062RS / 6806 Sonderanfertigung
FD6806 VRS / FD6806 VRS / FD6806RSV / FD6806 RSV / FD6806RS / FD6806 RS
