GT 608-RS Nylon (Titan-Beschichtung)
Rillenkugellager - 8x22x7 mm (bzw. 22x8x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 608
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25213
5,00 €
4,20 €
| Menge | Preis je |
|---|---|
| 4 + | 4,50 € 3,78 € |
| 8 + | 4,00 € 3,36 € |
| 16 + | 3,00 € 2,52 € |
| Artikelnummer | 25213 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Titan-beschichteter Chromstahl (rostbeständig) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 22 x 7 mm |
| Abdeckung | Einseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Titan-beschichteter Wälzlager Chromstahl (100Cr6/SAE52100). Diese Beschichtung sorgt für eine hohe Korrosionsbeständigkeit und Härte des Lagers. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G5 (Hochpräzisionskugeln) - Härte: 60-64HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.008 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 22 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,86614 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type GT 608-RS Nylon (Titan-Beschichtung) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.993 mm bis max. 8 mm. D = Außendurchmesser: 22 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x22x7 mm / 8x22x7mm (Innen x Außen x Breite) bzw. 22x8x7 mm / 22x8x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type GT 608-RS Nylon (Titan-Beschichtung) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type GT 608-RS Nylon (Titan-Beschichtung) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 608 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 608 EMQ (Elektromotoren Qualität): 3. 608 Industriequalität / Standard: 4. SS / S / W 608 Edelstahl rostfrei 5. KER / CE 608 Keramiklager Si3N4 / ZRO2* 6. FC 608 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 608 * (Hinweis: Keramik Kugellager 608 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 608 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 608 haben die maximale Anzahl an Kugeln ( 608 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 608VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR608 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC608 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type GT 608-RS Nylon (Titan-Beschichtung) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
GT 608-RS - GOLDEN TITANIUM Kugellager mit G5 Präzisionskugeln / einseitige Gummidichtung RS / verstärkter Nylon-Fensterkäfig (erschütterungsfest)

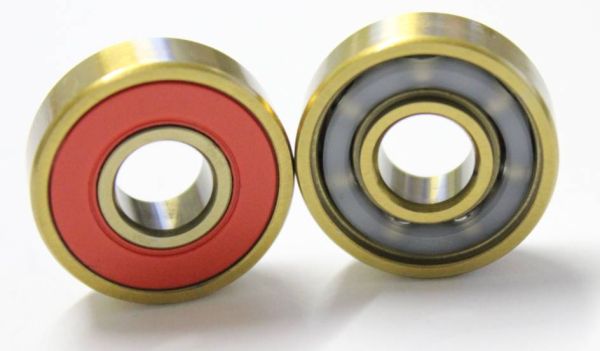

*** Das Produktbild zeigt Vorder- und Rückseite des Lagers, bei Bestellung von 1x ist nur 1 Stück enthalten ***
Kugeln und Ringe aus Titan-beschichtetem Chromstahl SAE52100. Diese Beschichtung sorgt für eine hohe Korrosionsbeständigkeit und Härte des Lagers.
Maße: 8x22x7 mm
Innendurchmesser: 8 mm - Außendurchmesser: 22 mm - Breite: 7 mm
Das Lager ist leicht mit Öl-impregniert.
- Hochpräzisionslager mit 7 Stück G5 Präzisionskugeln
- Das Kugellager ist einseitig Abgedichtet (RS), die andere Seite ist offen. Das Lager sollte paarweise verbaut werden, wobei immer die offene Seite nach Innen schaut.
- Das Lager hat einen verdickten Nylon-Käfig (PA66+GF mit 30% Anteil), welcher unempfindlich gegenüber Belastung, Drehzahl und Stößen ist und somit wesentlich bruchsicherer als Stahlblech-Käfige.
Erklärung der Nachsetzzeichen:
- GT: Golden Titanizing Treatment
- RS: Dichtscheibe auf einer Seite, andere Seite offen
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen GT-608RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für 608-RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*22*7 mm.
1. Kugellager Innendurchmesser 8 mm
2. Kugellager Außendurchmesser 22 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
608 2RS1 / 608RS1Umschlüsselung FAG / INA:
608 2RSR / 608RSRUmschlüsselung NSK:
608 DDU / 608DUUmschlüsselung NTN:
608 LLU / 608LUUmschlüsselung SNR / EZO / NKE:
608 EE / 608ESonstige alternative Bezeichnungen:
Nylon-Käfig Nachsetzzeichen: T2 / NY ; ähnlich wie Polyamid-Käfige; dafür lauten die Nachsetzzeichen: TVP / TVH / TN / TV / PA66 / TN9-
